Mô tả

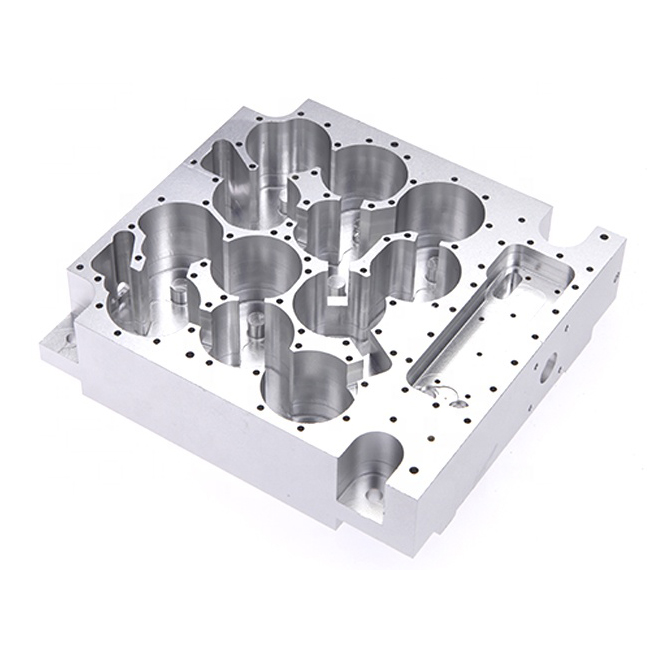

Vật liệu gia công CNC – Thanh hợp kim nhôm Al6061-T6.

A6061-T6 là hợp kim nhôm, magiê và silic được xử lý nhiệt và có khả năng chống ăn mòn tuyệt vời. Độ bền và khả năng chống ăn mòn được cải thiện đáng kể, và có độ đồng nhất tốt. 6061 T6 có độ bền cao, độ cứng cao (lên đến HV90), khả năng gia công tốt và tính chất anodized xuất sắc. Bề mặt không có rỗ và lỗ rỗng, độ phẳng tốt. Vật liệu này nâng cao hiệu quả gia công và giảm chi phí vật liệu.

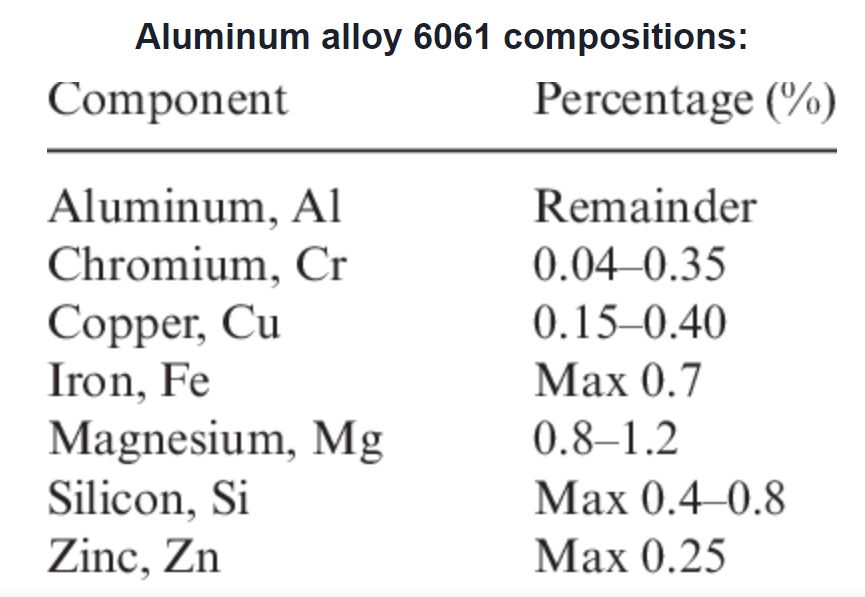

Đặc điểm của 6061: Độ bền kéo: 105-290 MPa, Giới hạn chảy: 85-240 MPa, Độ giãn dài: 8-16%.

Cấu trúc và Tính chất của Màng Oxit trên Tấm Nhôm Anodized:

Màng oxit anốt bao gồm hai lớp: lớp ngoài là lớp xốp dày, phát triển trên lớp trong dày đặc có tính chất điện môi, được gọi là lớp rào cản (còn gọi là lớp hoạt động).

Quan sát dưới kính hiển vi điện tử cho thấy gần như tất cả các mặt phẳng dọc và ngang của lớp màng đều là các lỗ hình ống vuông góc với bề mặt kim loại. Các lỗ này xuyên qua lớp ngoài của màng oxit và kéo dài đến lớp rào cản tại mặt phân cách giữa màng oxit và kim loại. Mỗi lỗ đóng vai trò là trục chính, và alumina dày đặc tạo thành một đơn vị lục giác tổ ong, được gọi là tế bào đơn vị. Toàn bộ lớp màng bao gồm vô số các tế bào đơn vị như vậy.

Lớp rào cản được làm bằng alumina khan, mỏng, dày đặc, có độ cứng cao và ngăn dòng điện đi qua hiệu quả. Độ dày của lớp rào cản khoảng 0,05 μm, chiếm 0,5%-2,0% tổng độ dày màng. Lớp ngoài xốp của màng oxit chủ yếu bao gồm alumina vô định hình và một lượng nhỏ alumina ngậm nước, đồng thời chứa các cation từ chất điện phân.

Khi chất điện phân là axit sulfuric, hàm lượng sulfate trong lớp màng thường là 13%-17%. Các tính chất tuyệt vời của màng oxit chủ yếu được xác định bởi độ dày và độ xốp của lớp ngoài xốp, điều này liên quan chặt chẽ đến các điều kiện của quá trình anodized.
