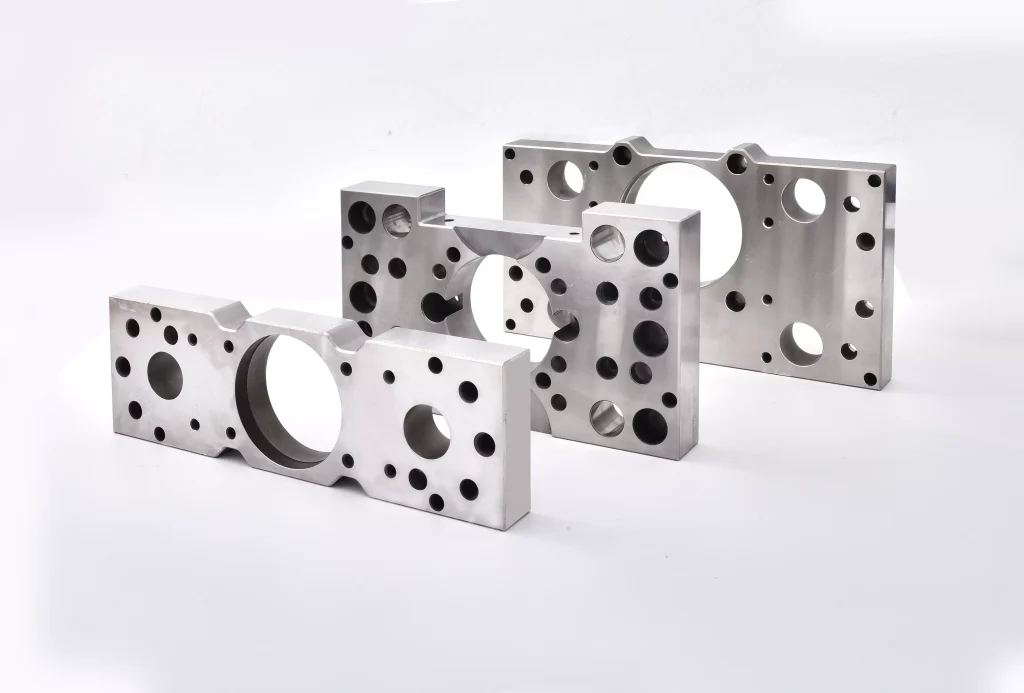

Khuôn Dập Kim Loại

• Mục đích : Được sử dụng để định hình, cắt, uốn hoặc tạo hình các tấm kim loại thành các bộ phận cụ thể.
• Vật liệu gia công : Tấm kim loại (thép, nhôm, đồng, v.v.).
• Phương pháp tạo hình : Lực cơ học được tác dụng bằng máy ép dập để biến dạng kim loại thành hình dạng mong muốn.
• Vật liệu khuôn điển hình : Thép dụng cụ như SKD11, D2, DC53, hoặc đôi khi là cacbua.
• Sản phẩm phổ biến : Giá đỡ, đầu nối, vỏ bọc, bộ phận thân xe ô tô.

Đặc điểm chính:

• Thường được sử dụng cho sản xuất tốc độ cao, khối lượng lớn.
• Bao gồm các bộ phận như chày, khuôn, tấm chặn và trụ dẫn hướng.
• Nhiều công đoạn có thể được tích hợp vào khuôn dập tiến bộ.

Khuôn ép nhựa

• Mục đích : Được sử dụng để tạo hình các bộ phận nhựa bằng cách phun nhựa nóng chảy vào lòng khuôn.
• Vật liệu gia công : Nhựa nhiệt dẻo (ABS, PP, PC, POM, v.v.).
• Phương pháp tạo hình : Nhựa nóng chảy được phun dưới áp lực, làm nguội và đẩy ra ở dạng rắn.
• Vật liệu khuôn điển hình : Thép khuôn như P20, H13, S136, hoặc thép không gỉ.
• Sản phẩm phổ biến : Vỏ hộp, thùng chứa, nội thất ô tô, linh kiện điện tử.

Đặc điểm chính:

• Hỗ trợ hình dạng phức tạp và kết cấu bên trong.
• Khuôn bao gồm lõi và lòng khuôn, hệ thống đẩy, kênh làm mát, cổng phun và rãnh dẫn.
• Chi phí dụng cụ cao hơn, nhưng tuyệt vời để sản xuất các bộ phận nhựa phức tạp với số lượng lớn.

Bảng So sánh

Đặc điểm	Khuôn Dập Kim Loại	Khuôn ép nhựa
Vật liệu gia công	Tấm kim loại	Nhựa nhiệt dẻo
Cơ chế tạo hình	Ép/biến dạng	Ép phun (nóng chảy + làm nguội)
Vật liệu khuôn	Thép dụng cụ chịu mài mòn cao hoặc cacbua	Thép khuôn hoặc thép không gỉ
Ứng dụng điển hình	Giá đỡ kim loại, vỏ, đầu nối	Vỏ nhựa, đồ chơi, phụ tùng ô tô
Tốc độ sản xuất	Rất cao đối với các bộ phận đơn giản	Cao đối với các bộ phận nhựa phức tạp
Chi phí khuôn	Trung bình	Cao (do độ phức tạp)
Độ phức tạp thiết kế	Trung bình đến cao	Cao (hỗ trợ chi tiết tinh xảo)

Khác biệt về cấu trúc: Khuôn nhựa vs Khuôn dập

Các khía cạnh cấu trúc của các bộ phận trong khuôn nhựa và khuôn dập khác biệt đáng kể do vật liệu chúng làm việc và cơ chế tạo hình liên quan. Dưới đây là phân tích các khác biệt cấu trúc chính của chúng:

Khuôn ép nhựa – Các khía cạnh cấu trúc

• Lõi & Khoang : Trung tâm của khuôn, tạo hình dạng bên ngoài và bên trong của chi tiết nhựa.
• Đường phân khuôn : Phân tách lõi và khoang khi khuôn mở ra; xác định cách chi tiết được đẩy ra.
• Hệ thống Runner & Gate : Dẫn nhựa nóng chảy vào khoang. Bao gồm:
  • Sprue (ống phun) : Điểm vào của nhựa nóng chảy.
  • Runner (kênh dẫn) : Phân phối nhựa đến mỗi khoang.
  • Gate (cổng vào) : Lỗ mở cuối cùng dẫn nhựa vào hình dạng chi tiết.
• Hệ thống làm mát : Các kênh làm mát tích hợp duy trì nhiệt độ khuôn và giảm thời gian chu kỳ.
• Hệ thống đẩy : Bao gồm chốt đẩy, tấm đẩy hoặc ống đẩy để đẩy chi tiết đã đông đặc ra khỏi khuôn.
• Đế khuôn & Tấm khuôn : Khung thép nặng đỡ tất cả các bộ phận; thường bao gồm chốt dẫn hướng và bạc lót để căn chỉnh.

Đặc điểm thiết kế :

• Hỗ trợ hình học 3D phức tạp
• Yêu cầu căn chỉnh chính xác và kiểm soát nhiệt độ
• Thường phức tạp hơn và bao gồm nhiều bộ phận chuyển động hơn

Khuôn dập kim loại – Các khía cạnh cấu trúc

• Đục & Khuôn : Các bộ phận tạo hình chính; chày ép kim loại vào cối để cắt hoặc tạo hình.
• Bộ khuôn (Trên và Dưới) : Chứa và căn chỉnh chày và cối; bao gồm trụ dẫn hướng và bạc lót để đảm bảo độ chính xác.
• Tấm tháo : Giữ tấm kim loại tại chỗ và tháo nó ra khỏi chày sau mỗi hành trình.
• Chốt dẫn hướng & Bạc lót : Duy trì sự căn chỉnh giữa nửa trên và nửa dưới của khuôn.
• Chốt định vị : Được sử dụng trong khuôn tiến để đảm bảo cấp phôi chính xác.
• Bộ nâng/Đẩy : Giúp đẩy ra hoặc nâng các chi tiết đã tạo hình hoặc phế liệu khỏi khu vực cối.

Đặc điểm thiết kế :

• Thường có cấu trúc mở và chắc chắn hơn
• Phù hợp cho các hoạt động lặp lại tốc độ cao
• Được thiết kế để chịu được tác động cơ học cao
• Ít hệ thống kiểm soát nhiệt hơn cần thiết

Tóm tắt các khác biệt cấu trúc

Đặc điểm	Khuôn nhựa	Khuôn dập
Bộ phận tạo hình	Lõi & Khoang	Đục & Khuôn
Cơ chế đẩy	Chốt đẩy/tấm đẩy	Tấm tháo khuôn / thanh nâng
Hệ thống nhiệt	Kênh làm mát tích hợp	Thường không yêu cầu
Cấp liệu	Nhựa nóng chảy qua hệ thống dẫn	Kim loại tấm được cấp bằng tay hoặc tự động
Cấu trúc đế khuôn	Kín hơn với nhiều tấm	Hở hơn, bộ khuôn dập chịu tải nặng
Căn chỉnh	Chốt dẫn hướng chính xác + ống lót	Trụ dẫn hướng + ống lót
Độ phức tạp	Cao (dành cho hình dạng 3D, chi tiết tinh)	Trung bình (dành cho dạng kim loại 2D/2.5D)

Khác biệt về bảo trì: Khuôn nhựa và khuôn kim loại

So sánh bảo trì & duy trì: Khuôn ép phun so với Khuôn dập

1. Môi trường làm việc

• Khuôn ép phun : Hoạt động dưới nhiệt độ và áp suất cao, có liên quan đến cặn nhựa và nước làm mát—yêu cầu bảo trì chính xác.
• Khuôn dập : Chịu tác động cơ tốc độ cao, thường tạo ra mạt kim loại, và làm việc trong môi trường khắc nghiệt hơn.

2. Vệ sinh

• Khuôn ép phun : Thường xuyên loại bỏ cặn nhựa và cặn carbon để giữ bề mặt khoang sạch và chính xác.
• Khuôn dập : Tập trung vào việc làm sạch mảnh vụn kim loại, gờ xước và dầu mỡ; có thể cần tẩy gỉ.

3. Bôi trơn

• Khuôn ép phun : Sử dụng chất bôi trơn chuyên dụng không làm nhiễm bẩn chi tiết nhựa; bôi một lượng nhỏ lên chốt dẫn hướng, chốt đẩy, v.v.
• Khuôn dập : Yêu cầu bôi trơn thường xuyên và kỹ lưỡng bằng dầu hoặc mỡ hiệu suất cao để giảm ma sát và mài mòn.

4. Bảo trì hệ thống làm mát

• Khuôn ép phun : Các kênh làm mát phải được vệ sinh thường xuyên để ngăn tích tụ cặn và đảm bảo truyền nhiệt hiệu quả.
• Khuôn dập : Thường không có hệ thống làm mát, do đó bảo trì đơn giản hơn.

5. Tần suất bảo trì

• Khuôn ép phun : Yêu cầu bảo trì thường xuyên hơn do độ phức tạp về nhiệt và cơ của quá trình.
• Khuôn dập : Chu kỳ bảo trì thường dài hơn và dựa trên số lần dập cũng như độ mòn của khuôn.

6. Trọng tâm kiểm tra

• Khuôn ép phun : Kiểm tra bề mặt khoang, cơ cấu đẩy, hệ thống dẫn nóng và làm mát xem có mòn hoặc tắc nghẽn không.
• Khuôn dập : Kiểm tra khe hở chày-cối, hệ thống dẫn hướng, lò xo và cơ cấu tách phôi xem có vết nứt hoặc biến dạng không.

7. Thay thế các bộ phận mài mòn

• Khuôn ép phun : Các bộ phận thường được thay thế bao gồm chốt đẩy, lò xo, vòng định vị, ống dẫn nhựa.
• Khuôn dập : Thay thế chày, cối, trục dẫn hướng, tấm chặn và các bộ phận chịu mài mòn cao khác.

8. Phòng chống rỉ sét

• Khuôn ép phun : Thường được sử dụng trong môi trường khô; chỉ cần xử lý chống rỉ nhẹ là đủ, trừ khi tiếp xúc với độ ẩm.
• Khuôn dập : Yêu cầu chống rỉ sét mạnh mẽ hơn, đặc biệt khi không sử dụng hoặc trong môi trường ẩm ướt – dùng dầu chống rỉ hoặc bọc kín.

9. Yêu cầu bảo quản

• Khuôn ép phun : Bảo quản ở nơi sạch sẽ, khô ráo, tránh ánh nắng và nhiệt độ cao để ngăn biến dạng.
• Khuôn dập : Bảo quản ở nơi khô ráo, thoáng gió, cẩn thận tránh va đập hoặc đổ ngã, đặc biệt với khuôn lớn.

Kết luận

Khuôn dập kim loại và khuôn ép nhựa khác nhau về vật liệu, phương pháp tạo hình, kết cấu và bảo dưỡng.
Khuôn dập phù hợp cho sản xuất chi tiết kim loại tốc độ cao, trong khi khuôn ép phun thích hợp hơn cho các chi tiết nhựa phức tạp.
Mỗi loại đòi hỏi chiến lược bảo dưỡng riêng – tập trung vào khả năng chống mài mòn cho khuôn dập, và kiểm soát nhiệt độ cũng như độ sạch cho khuôn ép.
Lựa chọn đúng loại khuôn và bảo dưỡng đúng cách giúp kéo dài tuổi thọ và nâng cao chất lượng sản phẩm.
