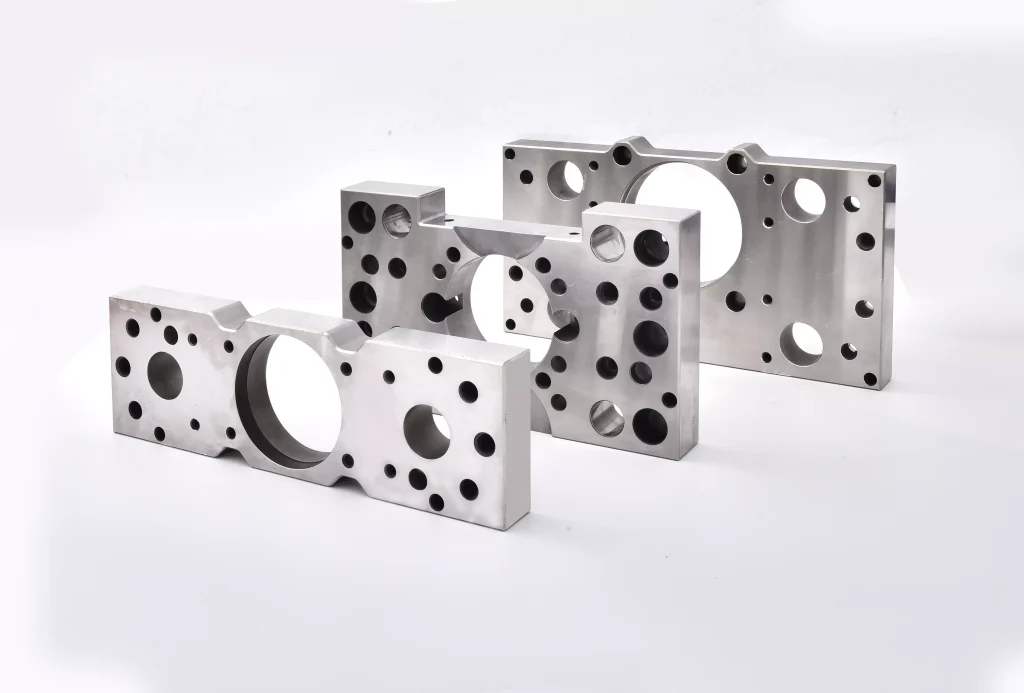

Metal Stamping Mold

• Objectif : Utilisé pour façonner, couper, plier ou former des tôles en pièces spécifiques.
• Matériau traité : Tôles métalliques (acier, aluminium, cuivre, etc.).
• Méthode de formage : Une force mécanique est appliquée à l'aide d'une presse d'emboutissage pour déformer le métal dans la forme souhaitée.
• Matériau typique du moule : Aciers à outils comme le SKD11, D2, DC53, ou parfois du carbure.
• Produits courants : Supports, connecteurs, boîtiers, pièces de carrosserie automobile.

Caractéristiques principales :

• Souvent utilisé pour une production à grande vitesse et en grand volume.
• Comprend des composants tels que des poinçons, matrices, plaques d'extraction et colonnes de guidage.
• Plusieurs étapes peuvent être intégrées dans des matrices progressives.

Moule d'injection plastique

• Objectif : Utilisé pour former des pièces en plastique en injectant de la résine fondue dans une cavité de moule.
• Matériau traité : Thermoplastiques (ABS, PP, PC, POM, etc.).
• Méthode de formage : Le plastique fondu est injecté sous pression, refroidi et éjecté sous forme solide.
• Matériau typique du moule : Aciers à moules comme le P20, H13, S136, ou aciers inoxydables.
• Produits courants : Boîtiers, conteneurs, intérieurs automobiles, pièces électroniques.

Caractéristiques principales :

• Supporte les géométries complexes et les structures internes.
• Les moules comprennent noyau et cavité, systèmes d'éjection, canaux de refroidissement, porte d'injection et canaux d'alimentation.
• Coût d'outillage plus élevé, mais excellent pour produire des pièces plastiques complexes en volume.

Tableau comparatif

Feature	Metal Stamping Mold	Moule d'injection plastique
Matériau traité	Tôle métallique	Résine thermoplastique
Mécanisme de formage	Pressage/déformation	Moulage par injection (fusion + refroidissement)
Matériau du moule	Acier à outils résistant à l'usure ou carbure	Acier à moules ou acier inoxydable
Applications typiques	Supports métalliques, coques, connecteurs	Boîtiers plastiques, jouets, pièces auto
Vitesse de production	Très élevée pour les pièces simples	Élevée pour les pièces plastiques complexes
Coût du moule	Modéré	Élevé (en raison de la complexité)
Complexité de conception	Modéré à élevé	Élevé (supporte les détails fins)

Différences structurelles : Moule en plastique vs. Moule d'emboutissage

Les aspects structurels des composants des moules en plastique et des moules d'emboutissage diffèrent considérablement en raison des matériaux avec lesquels ils travaillent et des mécanismes de formage impliqués. Voici une analyse de leurs principales différences structurelles :

Moule d'injection plastique – Aspects structurels

• Core & Cavity Ligne de joint : Sépare le noyau et la cavité lorsque le moule s'ouvre ; détermine comment la pièce est éjectée.
• Système de carotte et de porte : Achemine le plastique fondu dans la cavité. Comprend : Carotte : Point d'entrée du plastique fondu. Canaux : Distribuent le plastique à chaque cavité. Porte : Ouverture finale qui dirige le plastique dans la forme de la pièce. Système de refroidissement : Canaux de refroidissement intégrés maintiennent la température du moule et réduisent le temps de cycle.
• Système d'éjection : Comprend des éjecteurs, des plaques ou des manchons pour pousser la pièce solidifiée hors du moule. Base du moule et plaques : Cadres en acier lourd qui soutiennent tous les composants ; comprend souvent des broches de guidage et des bagues pour l'alignement.
  • Caractéristiques de conception Supporte les géométries 3D complexes Nécessite un alignement précis et un contrôle de la température Généralement plus complexe et comprend plus de pièces mobiles Moule d'emboutissage métallique – Aspects structurels
  • Poinçon & Matrice : Les principaux composants de formage ; le poinçon presse le métal dans la matrice pour le couper ou le former. Jeu de matrices (supérieur et inférieur) : Abrite et aligne le poinçon et la matrice ; comprend des colonnes de guidage et des bagues pour la précision.
  • Plaque dévêtisseuse : Maintient la tôle en place et la retire du poinçon après chaque course. Broches de guidage et bagues : Maintiennent l'alignement entre les moitiés supérieure et inférieure du moule.
• Broches de pilotage : Utilisées dans les matrices progressives pour assurer un avancement précis de la bande. Élévateurs/poussoirs : Aident à éjecter ou soulever les pièces formées ou les chutes de la zone de la matrice.
• Caractéristiques de conception Structure généralement plus ouverte et robuste Adapté aux opérations répétitives à grande vitesse Conçu pour résister à des impacts mécaniques élevés Moins de systèmes de contrôle thermique nécessaires Résumé des différences structurelles Caractéristique Pièces de formage Noyau et cavité Poinçon et matrice
• Mold Base & Plates : Heavy steel frames that support all components; often includes guide pins and bushings for alignment.

Design Traits :

• Supports complex 3D geometry
• Requires precise alignment and temperature control
• Usually more intricate and includes more moving parts

Metal Stamping Mold – Structural Aspects

• Punch & Die : The main shaping components; the punch presses the metal into the die to cut or form it.
• Die Set (Upper and Lower) : Houses and aligns the punch and die; includes guide pillars and bushings for precision.
• Stripper Plate : Holds the sheet metal in place and removes it from the punch after each stroke.
• Guide Pins & Bushings : Maintain alignment between the upper and lower halves of the mold.
• Pilot Pins : Used in progressive dies to ensure accurate strip feeding.
• Lifters/Pushers : Help eject or lift formed parts or scrap from the die area.

Design Traits :

• Typically more open and robust structure
• Suitable for high-speed, repetitive operations
• Designed to withstand high mechanical impact
• Fewer thermal control systems needed

Summary of Structural Differences

Feature	Moule en plastique	Moule de découpage
Forming Parts	Core & Cavity	Punch & Die
Mécanisme d'éjection	Broches/plaques d'éjection	Plaque de dévêtissage / leveurs
Système thermique	Canaux de refroidissement intégrés	Généralement non requis
Alimentation en matière	Plastique fondu via un système de canaux	Tôle alimentée manuellement ou automatiquement
Structure de base du moule	Plus fermée avec plusieurs plaques	Jeu de matrices plus ouvert et robuste
Alignement	Broches de guidage précises + bagues	Colonnes de guidage + bagues
Complexité	Élevée (pour formes 3D, détails fins)	Modérée (pour formes métalliques 2D/2.5D)

Différences de maintenance : moules plastique et métal

Comparaison de maintenance et d'entretien : moules d'injection vs. moules d'emboutissage

1. Environnement de travail

• Moules d'injection : Fonctionnent sous haute température et pression, avec résidus plastique et eau de refroidissement — nécessitent une maintenance précise.
• Moules d'emboutissage : Supportent un impact mécanique à grande vitesse, génèrent souvent des copeaux métalliques et travaillent dans des environnements plus sévères.

2. Nettoyage

• Moules d'injection : Éliminer régulièrement les résidus plastique et les dépôts de carbone pour garder les surfaces de cavité propres et précises.
• Moules d'emboutissage : Se concentrer sur le nettoyage des débris métalliques, bavures et graisse ; un dérouillage peut être nécessaire.

3. Lubrification

• Moules d'injection : Utiliser des lubrifiants spécifiques qui ne contaminent pas les pièces plastique ; appliqués en petites quantités sur les broches de guidage, broches d'éjection, etc.
• Moules d'emboutissage : Nécessitent une lubrification fréquente et minutieuse avec des huiles ou graisses haute performance pour réduire la friction et l'usure.

4. Maintenance du système de refroidissement

• Moules d'injection : Les canaux de refroidissement doivent être nettoyés régulièrement pour éviter l'accumulation de tartre et assurer un transfert de chaleur efficace.
• Moules d'emboutissage : N'ont généralement pas de systèmes de refroidissement, ce qui simplifie la maintenance.

5. Fréquence de maintenance

• Moules d'injection : Nécessitent une maintenance plus fréquente en raison de la complexité thermique et mécanique du processus.
• Moules d'emboutissage : Les cycles de maintenance sont généralement plus longs et basés sur le nombre de courses et l'usure du moule.

6. Point d'inspection

• Moules d'injection : Inspecter les surfaces de cavité, les mécanismes d'éjection, les systèmes de canaux chauds et de refroidissement pour détecter usure ou blocage.
• Moules d'emboutissage : Vérifier le jeu poinçon-matrice, le système de guidage, les ressorts et les mécanismes de dévêtissage pour détecter fissures ou déformations.

7. Remplacement des pièces d'usure

• Moules d'injection : Les pièces couramment remplacées incluent les éjecteurs, les ressorts, les bagues de centrage, les douilles de buse.
• Moules d'emboutissage : Remplacez les poinçons, matrices, colonnes de guidage, plaques de dévêtissage et autres éléments à forte usure.

8. Prévention de la rouille

• Moules d'injection : Généralement utilisés en environnements secs ; un traitement antirouille léger suffit, sauf en présence d'humidité.
• Moules d'emboutissage : Nécessitent une protection antirouille plus robuste, surtout en inactivité ou en milieu humide — utilisez de l'huile antirouille ou une enveloppe protectrice.

9. Exigences de stockage

• Moules d'injection : Stockez dans un environnement propre et sec, à l'abri du soleil et de la chaleur élevée pour éviter la déformation.
• Moules d'emboutissage : Stockez dans des endroits bien ventilés et secs, en prenant soin d'éviter les chocs ou le basculement, surtout pour les grands moules.

Conclusion

Les moules d'emboutissage métallique et les moules d'injection plastique diffèrent par leurs matériaux, méthodes de formage, structure et maintenance.
Les moules d'emboutissage sont idéaux pour la production rapide de pièces métalliques, tandis que les moules d'injection conviennent mieux aux composants plastiques complexes.
Chacun nécessite des stratégies de maintenance spécifiques — axées sur la résistance à l'usure pour l'emboutissage, et sur le contrôle de la température et de la propreté pour l'injection.
Choisir le bon moule et l'entretenir correctement garantit une durée de vie plus longue et une meilleure qualité de produit.
