قطعات آلومینیوم Al6061 ماشینکاری شده CNC دقیق
- جنس: Al6061
- عملیات سطح: سندبلاست و آنودایز شده
- فرآیند ماشینکاری: مواد خام → فرز CNC → برش سیم (WEDM) → لبهبرداری → سندبلاست و آنودایز
- تجهیزات مورد استفاده– دستگاه CNC、 دستگاه WEDM
- ابزار و تجهیزات تست – دستگاه سهبعدی، ارتفاعسنج، پروژکتور پروفایل
- بستهبندی – جعبه مقوایی ۵ لایه + کیسه حبابدار + اسفنج مرواریدی
- زمینههای کاربردی: خودروسازی، اتوماسیون، سیستمهای تست، سنسورها، پزشکی، ورزشی، مصرفی، لوازم خانگی، الکترونیک، پمپها، کامپیوتر، انرژی و نیرو، معماری، چاپ، مواد غذایی، ماشینآلات نساجی، اپتیک، روشنایی، امنیت و ایمنی، AOI، تجهیزات SMT و غیره
توضیحات

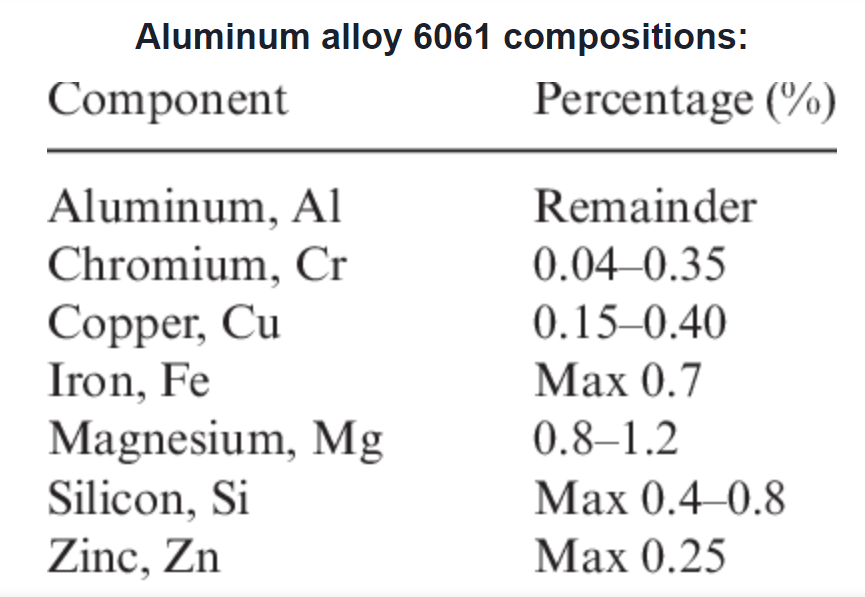

مواد ماشینکاری CNC – میله آلیاژ آلومینیوم Al6061-T6
A6061-T6 آلیاژی از آلومینیوم، منیزیم و سیلیکون است که عملیات حرارتی شده و مقاومت خوردگی عالی دارد. استحکام و مقاومت خوردگی آن بهطور قابلتوجهی بهبود یافته و یکنواختی خوبی دارد. 6061 T6 دارای استحکام بالا، سختی بالا (تا HV90)، ماشینکاری خوب و خواص آنودایز عالی است. سطح بدون حفره و تخلخل بوده و صافی خوبی دارد. این ماده بازده پردازش را افزایش داده و هزینه مواد را کاهش میدهد.
ویژگیهای 6061: استحکام کششی: ۱۰۵-۲۹۰ مگاپاسکال، استحکام تسلیم: ۸۵-۲۴۰ مگاپاسکال، ازدیاد طول: ۸-۱۶٪.
ساختار و خواص فیلم اکسیدی روی صفحه آلومینیوم آنودایز شده:
فیلم اکسید آندی از دو لایه تشکیل شده است: لایه بیرونی یک لایه ضخیم متخلخل است که روی یک لایه داخلی متراکم با خواص دیالکتریک رشد میکند که به لایه مانع (لایه فعال) معروف است.
مشاهده زیر میکروسکوپ الکترونی نشان میدهد که تقریباً تمام سطوح طولی و عرضی لایه فیلم دارای منافذ لولهای عمود بر سطح فلز هستند. این منافذ از لایه بیرونی فیلم اکسید عبور کرده و تا لایه مانع در سطح مشترک بین فیلم اکسید و فلز امتداد مییابند. هر منفذ به عنوان محور اصلی عمل میکند و آلومینای متراکم یک واحد ششضلعی لانهزنبوری به نام سلول واحد تشکیل میدهد. کل لایه فیلم از بیشمار چنین سلولهای واحدی تشکیل شده است.
لایه مانع از آلومینای بیآب ساخته شده است که نازک، متراکم، دارای سختی بالا بوده و بهطور مؤثر از عبور جریان جلوگیری میکند. ضخامت لایه مانع حدود ۰.۰۵ میکرومتر است که ۰.۵٪-۲.۰٪ از ضخامت کل فیلم را تشکیل میدهد. لایه بیرونی متخلخل فیلم اکسید عمدتاً از آلومینای آمورف و مقدار کمی آلومینای هیدراته تشکیل شده و همچنین حاوی کاتیونهای الکترولیت است.
هنگامی که الکترولیت اسید سولفوریک است، محتوای سولفات در لایه غشا معمولاً ۱۳٪-۱۷٪ است.
