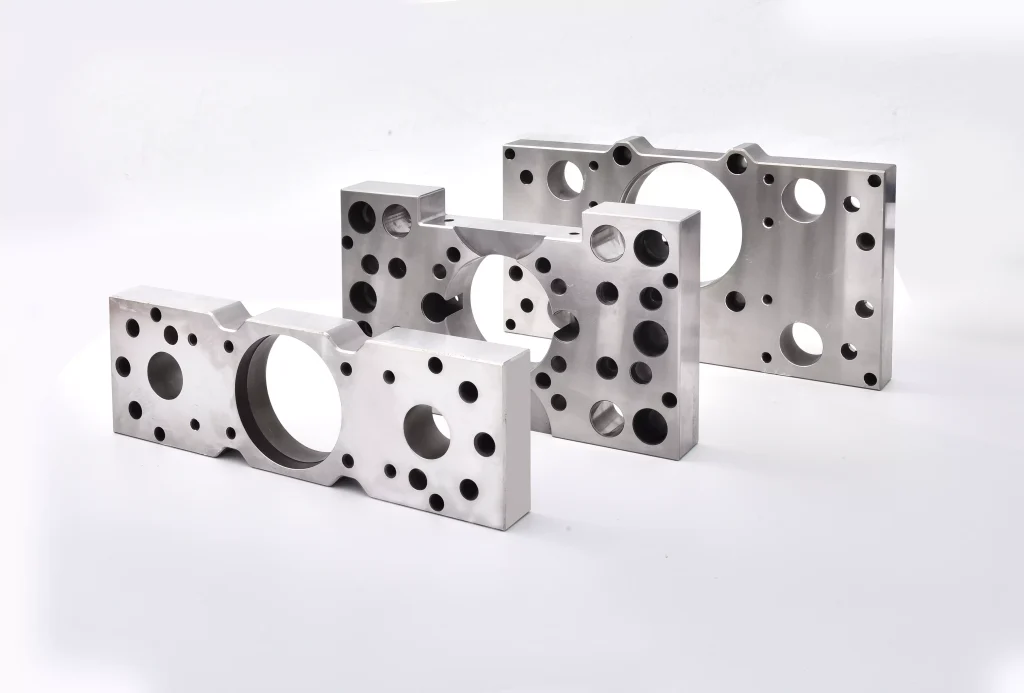

قالب فلزی در مقابل قالب تزریق پلاستیک
قالبهای فلزکوبی و قالبهای تزریق هر دو در تولید برای شکلدهی مواد به قطعات مورد نظر استفاده میشوند. تفاوت اصلی بین قالبهای فلزکوبی و قالبهای تزریق پلاستیک در هدف، مواد فرآوریشده و روشهای شکلدهی نهفته است. در ادامه یک تفکیک واضح ارائه شده است:
قالب استمپینگ فلزی
- هدف : برای شکلدهی، برش، خم کردن یا فرمدهی ورقهای فلزی به قطعات خاص استفاده میشود.
- مواد فرآوریشده : ورقهای فلزی (فولاد، آلومینیوم، مس و غیره).
- روش شکلدهی : نیروی مکانیکی با استفاده از پرس فلزکوبی برای تغییر شکل فلز به شکل مورد نظر اعمال میشود.
- مواد معمول قالب : فولادهای ابزار مانند SKD11، D2، DC53 یا گاهی کاربید.
- محصولات رایج : براکتها، اتصالدهندهها، محفظهها، قطعات بدنه خودرو.
ویژگیهای کلیدی:
- اغلب برای تولید با سرعت بالا و حجم بالا استفاده میشود.
- شامل اجزایی مانند پانچها، قالبها، صفحات جداکننده و راهنماها است.
- مراحل متعدد را میتوان در قالبهای پیشرو (پروگرسیو) ادغام کرد.
قالب تزریق پلاستیک
- هدف : برای شکلدهی قطعات پلاستیکی با تزریق رزین مذاب به حفره قالب استفاده میشود.
- مواد فرآوریشده : ترموپلاستیکها (ABS، PP، PC، POM و غیره).
- روش شکلدهی : پلاستیک مذاب تحت فشار تزریق میشود، خنک میشود و به شکل جامد خارج میشود.
- مواد معمول قالب : فولادهای قالب مانند P20، H13، S136 یا فولادهای ضدزنگ.
- محصولات رایج : محفظهها، ظروف، قطعات داخلی خودرو، قطعات الکترونیکی.
ویژگیهای کلیدی:
- از هندسههای پیچیده و ساختارهای داخلی پشتیبانی میکند.
- قالبها شامل هسته و حفره، سیستمهای تخلیه، کانالهای خنککننده، سیستم گیتینگ و راههای رانر هستند.
- هزینه ابزارآلات بالاتر، اما برای تولید قطعات پلاستیکی پیچیده در حجم عالی است.
جدول مقایسه
| ویژگی | قالب استمپینگ فلزی | قالب تزریق پلاستیک |
| مواد فرآوریشده | ورق فلزی | رزین ترموپلاستیک |
| مکانیزم شکلدهی | فشار/تغییر شکل | قالبگیری تزریقی (ذوب + خنکسازی) |
| مواد قالب | فولاد ابزار یا کاربید با مقاومت بالا در برابر سایش | فولاد قالب یا فولاد ضدزنگ |
| کاربردهای معمول | براکتهای فلزی، پوستهها، اتصالدهندهها | محفظههای پلاستیکی، اسباببازیها، قطعات خودرو |
| سرعت تولید | بسیار بالا برای قطعات ساده | بالا برای قطعات پیچیده پلاستیکی |
| هزینه قالب | متوسط | بالا (به دلیل پیچیدگی) |
| پیچیدگی طراحی | متوسط تا بالا | زیاد (پشتیبانی از جزئیات دقیق) |
تفاوتهای ساختاری: قالب پلاستیک در مقابل قالب پرس
جنبههای ساختاری اجزای قالبهای پلاستیک و قالبهای پرس به دلیل مواد مورد استفاده و مکانیزمهای شکلدهی متفاوت، تفاوت قابل توجهی دارند. در زیر تفکیکی از تفاوتهای ساختاری کلیدی آنها ارائه شده است:
قالب تزریق پلاستیک – جنبههای ساختاری
- هسته و حفره : مرکز قالب، شکلدهی به اشکال خارجی و داخلی قطعه پلاستیکی.
- خط جدایش : هسته و حفره را هنگام باز شدن قالب از هم جدا میکند؛ نحوه بیروناندازی قطعه را تعیین میکند.
-
سیستم رانر و گیت
: پلاستیک مذاب را به داخل حفره هدایت میکند. شامل:
- اسپرو : نقطه ورود پلاستیک مذاب.
- رانر : پلاستیک را به هر حفره توزیع میکند.
- گیت : دهانه نهایی که پلاستیک را به شکل قطعه هدایت میکند.
- سیستم خنککننده : کانالهای خنککننده یکپارچه دمای قالب را حفظ و زمان چرخه را کاهش میدهند.
- سیستم بیرونانداز : شامل پینها، صفحات یا بوشهای بیرونانداز برای خارج کردن قطعه جامد شده از قالب.
- پایه قالب و صفحات : قابهای فولادی سنگین که از همه اجزا پشتیبانی میکنند؛ اغلب شامل پینهای راهنما و بوشها برای تراز هستند.
ویژگیهای طراحی :
- پشتیبانی از هندسه سهبعدی پیچیده
- نیازمند تراز دقیق و کنترل دما
- معمولاً پیچیدهتر و شامل قطعات متحرک بیشتر
قالب پرس فلز – جنبههای ساختاری
- پانچ و دای : اجزای اصلی شکلدهی؛ پانچ فلز را به داخل دای فشار میدهد تا آن را برش دهد یا شکل دهد.
- مجموعه دای (بالا و پایین) : پانچ و دای را در خود جای داده و تراز میکند؛ شامل ستونهای راهنما و بوشها برای دقت.
- صفحه جداکننده : ورق فلز را در جای خود نگه داشته و پس از هر ضربه آن را از پانچ جدا میکند.
- پینهای راهنما و بوشها : تراز بین نیمههای بالایی و پایینی قالب را حفظ میکنند.
- پینهای پایلوت : در قالبهای پیشرونده برای اطمینان از تغذیه دقیق نوار استفاده میشود.
- بالابرها/هلدهندهها : به بیروناندازی یا بلند کردن قطعات شکلگرفته یا ضایعات از ناحیه دای کمک میکنند.
ویژگیهای طراحی :
- معمولاً ساختار بازتر و مستحکمتر
- مناسب برای عملیات پرسرعت و تکراری
- طراحی شده برای تحمل ضربه مکانیکی بالا
- نیاز به سیستمهای کنترل حرارتی کمتر
خلاصه تفاوتهای ساختاری
| ویژگی | قالب پلاستیکی | قالب مهرسازی |
| قطعات شکلدهی | هسته و حفره | پانچ و دای |
| مکانیزم تخلیه | پینها/صفحات پرتاب کننده | صفحه جداکننده / بالابرها |
| سیستم حرارتی | کانالهای خنککننده یکپارچه | به طور کلی ضروری نیست |
| تغذیه مواد | پلاستیک ذوب شده از طریق سیستم راهگاه | ورق فلزی به صورت دستی یا خودکار تغذیه میشود |
| ساختار پایه قالب | بستهتر با چندین صفحه | بازتر، مجموعه قالب سنگین و مقاوم |
| همراستایی | پینهای راهنما دقیق + بوشینگها | پستهای راهنما + بوشینگها |
| پیچیدگی | زیاد (برای اشکال سهبعدی، جزئیات ظریف) | متوسط (برای فرمهای فلزی دوبعدی/2.5 بعدی) |
تفاوتهای نگهداری: قالبهای پلاستیک و فلز
مقایسه نگهداری و تعمیرات: قالبهای تزریقی در مقابل قالبهای پرس
1. محیط کار
- قالبهای تزریق : تحت دما و فشار بالا کار میکنند، با باقیمانده پلاستیک و آب خنککننده درگیر هستند - نیاز به نگهداری دقیق دارند.
- قالبهای پرس : ضربههای مکانیکی با سرعت بالا را تحمل میکنند، اغلب برادههای فلزی تولید میکنند و در محیطهای سختتر کار میکنند.
2. تمیزکاری
- قالبهای تزریق : به طور منظم باقیمانده پلاستیک و رسوبات کربنی را حذف کنید تا سطوح حفره تمیز و دقیق بمانند.
- قالبهای پرس : تمرکز بر تمیز کردن ضایعات فلزی، خردهها و گریس؛ ممکن است زنگزدایی لازم باشد.
3. روغنکاری
- قالبهای تزریق : از روانکنندههای مخصوصی استفاده کنید که قطعات پلاستیکی را آلوده نکنند؛ به مقدار کم روی پینهای راهنما، پینهای پرتاب کننده و غیره اعمال شود.
- قالبهای پرس : نیاز به روغنکاری مکرر و کامل با روغنها یا گریسهای با عملکرد بالا برای کاهش اصطکاک و سایش دارند.
4. نگهداری سیستم خنککننده
- قالبهای تزریق : کانالهای خنککننده باید به طور مرتب تمیز شوند تا از تشکیل رسوب جلوگیری شده و انتقال حرارت کارآمد تضمین شود.
- قالبهای پرس : معمولاً سیستم خنککننده ندارند که نگهداری را سادهتر میکند.
5. تعداد دفعات نگهداری
- قالبهای تزریق : به دلیل پیچیدگی حرارتی و مکانیکی فرآیند، نیاز به نگهداری مکرر دارند.
- قالبهای پرس : چرخههای نگهداری معمولاً طولانیتر بوده و بر اساس تعداد ضربه و سایش قالب تعیین میشوند.
6. تمرکز بازرسی
- قالبهای تزریق : سطوح حفره، مکانیزم تخلیه، سیستم راهگاه داغ و سیستم خنککننده را از نظر سایش یا انسداد بررسی کنید.
- قالبهای پرس : فاصله سنبه و ماتریس، سیستم راهنما، فنرها و مکانیزمهای جداکننده را از نظر ترک یا تغییر شکل بررسی کنید.
7. تعویض قطعات فرسوده
- قالبهای تزریق : قطعات معمولاً تعویضشونده شامل پینهای اجکتور، فنرها، حلقههای موقعیتیابی و بوشینگهای گیت هستند.
- قالبهای پرس : پانچها، قالبها، ستونهای راهنما، صفحات استریپر و سایر عناصر با سایش بالا را تعویض کنید.
8. جلوگیری از زنگزدگی
- قالبهای تزریق : معمولاً در محیطهای خشک استفاده میشوند؛ درمان ضدزنگ جزئی کافی است مگر در معرض رطوبت قرار گیرند.
- قالبهای پرس : نیاز به پیشگیری از زنگزدگی قویتری دارند، بهویژه در زمان بیکاری یا در محیطهای مرطوب - از روغن یا پوشش ضدزنگ استفاده کنید.
9. الزامات ذخیرهسازی
- قالبهای تزریق : در محیطهای تمیز و خشک و دور از نور خورشید و حرارت بالا برای جلوگیری از تغییر شکل نگهداری کنید.
- قالبهای پرس : در مکانهای دارای تهویه مناسب و خشک نگهداری کنید و مراقب باشید از ضربه یا واژگونی جلوگیری شود، بهویژه برای قالبهای بزرگ.
نتیجهگیری
قالبهای پرس فلزی و قالبهای تزریق پلاستیک از نظر مواد، روشهای شکلدهی، ساختار و نگهداری متفاوت هستند.
قالبهای پرس برای تولید با سرعت بالای قطعات فلزی ایدهآل هستند، در حالی که قالبهای تزریق برای قطعات پلاستیکی پیچیده مناسبترند.
هر کدام به استراتژیهای نگهداری خاصی نیاز دارند - تمرکز بر مقاومت در برابر سایش برای پرس، و کنترل دما و تمیزی برای تزریق.
انتخاب قالب مناسب و نگهداری صحیح آن عمر سرویس طولانیتر و کیفیت محصول بهتر را تضمین میکند.
