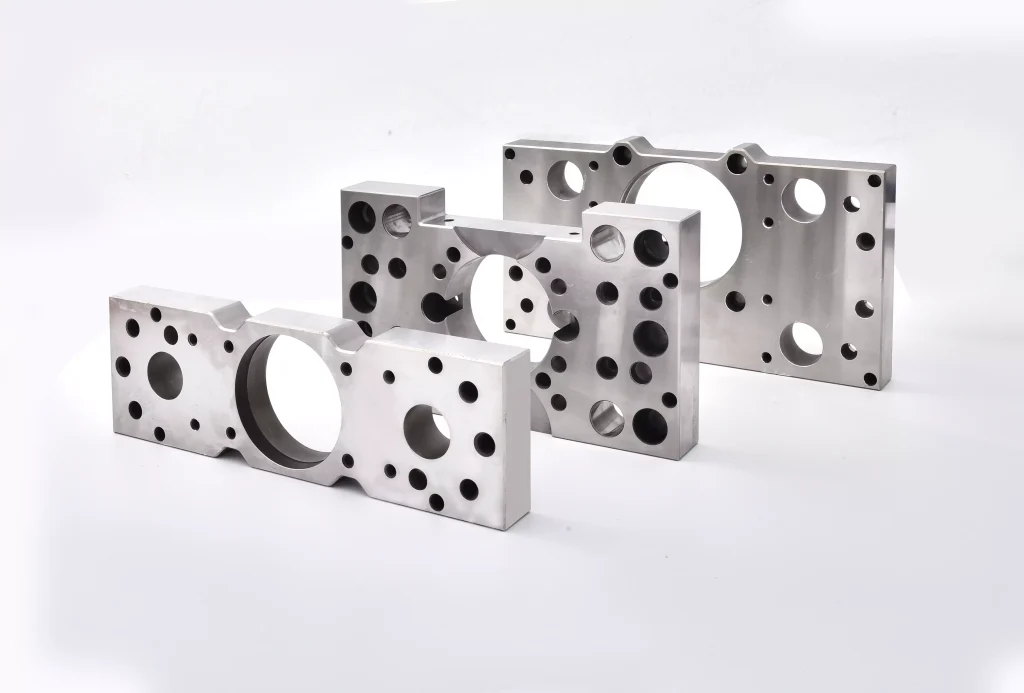

Metallstanzform

• Zweck : Dient zum Formen, Schneiden, Biegen oder Verformen von Blechen in bestimmte Teile.
• Verarbeitetes Material : Metallbleche (Stahl, Aluminium, Kupfer usw.).
• Formgebungsverfahren : Mechanische Kraft wird mithilfe einer Stanzpresse aufgebracht, um das Metall in die gewünschte Form zu verformen.
• Typisches Werkzeugmaterial : Werkzeugstähle wie SKD11, D2, DC53, manchmal auch Hartmetall.
• Typische Produkte : Halterungen, Steckverbinder, Gehäuse, Karosserieteile.

Hauptmerkmale

• : Häufig für schnelle Serienproduktion mit hohen Stückzahlen verwendet.
• Enthält Komponenten wie Stempel, Matrizen, Abstreifplatten und Führungssäulen.
• Mehrere Stufen können in Folgewerkzeugen integriert werden.

Kunststoffspritzgussform

• Zweck : Dient zum Formen von Kunststoffteilen durch Einspritzen von geschmolzenem Harz in einen Formhohlraum.
• Verarbeitetes Material : Thermoplaste (ABS, PP, PC, POM usw.).
• Formgebungsverfahren : Geschmolzener Kunststoff wird unter Druck eingespritzt, abgekühlt und in fester Form ausgestoßen.
• Typisches Werkzeugmaterial : Formenstähle wie P20, H13, S136 oder Edelstähle.
• Typische Produkte : Gehäuse, Behälter, Fahrzeuginnenräume, Elektronikteile.

Hauptmerkmale

• : Unterstützt komplexe Geometrien und innere Strukturen.
• Formen umfassen Kern und Kavität, Auswerfersysteme, Kühlkanäle, Anguss und Angusskanäle.
• Höhere Werkzeugkosten, aber hervorragend geeignet für die Serienproduktion komplexer Kunststoffteile.

Vergleichstabelle

Feature	Metallstanzform	Kunststoffspritzgussform
Verarbeitetes Material	Blech	Thermoplastharz
Formgebungsmechanismus	Pressen / Verformen	Spritzgießen (Schmelzen + Kühlen)
Werkzeugmaterial	Hochverschleißfester Werkzeugstahl oder Hartmetall	Formenstahl oder Edelstahl
Typische Anwendungen	Metallhalterungen, -gehäuse, Steckverbinder	Kunststoffgehäuse, Spielzeug, Autoteile
Produktionsgeschwindigkeit	Sehr hoch bei einfachen Teilen	Hoch bei komplexen Kunststoffteilen
Werkzeugkosten	Mäßig	Hoch (aufgrund der Komplexität)
Designkomplexität	Mäßig bis hoch	Hoch (unterstützt feine Details)

Strukturelle Unterschiede: Kunststoffform vs. Stanzform

Die strukturellen Aspekte von Komponenten in Kunststoffformen und Stanzformen unterscheiden sich erheblich aufgrund der Materialien, mit denen sie arbeiten, und der beteiligten Formungsmechanismen. Hier ist eine Aufschlüsselung ihrer wichtigsten strukturellen Unterschiede:

Kunststoffspritzgussform – Strukturelle Aspekte

• Core & Cavity Trennebene : Trennt Kern und Kavität beim Öffnen der Form; bestimmt, wie das Teil ausgeworfen wird.
• Anguss- & Anschnittsystem : Leitet geschmolzenen Kunststoff in die Kavität. Umfasst: Angusskanal : Eintrittspunkt des geschmolzenen Kunststoffs.
• Verteilerkanal : Verteilt den Kunststoff in jede Kavität. Anschnitt : Endöffnung, die den Kunststoff in die Teileform leitet.
  • Kühlsystem : Integrierte Kühlkanäle halten die Formtemperatur aufrecht und verkürzen die Zykluszeit. Auswerfersystem : Umfasst Auswerferstifte, -platten oder -hülsen, um das erstarrte Teil aus der Form zu drücken.
  • Formbasis & Platten : Schwere Stahlrahmen, die alle Komponenten stützen; enthalten oft Führungsstifte und -buchsen zur Ausrichtung. Konstruktionsmerkmale Unterstützt komplexe 3D-Geometrie Erfordert präzise Ausrichtung und Temperaturkontrolle In der Regel komplexer und enthält mehr bewegliche Teile
  • Metallstanzform – Strukturelle Aspekte Stempel & Matrize : Die Hauptformgebungskomponenten; der Stempel presst das Metall in die Matrize, um es zu schneiden oder zu formen.
• Werkzeugsatz (Ober- und Unterteil) : Beherbergt und richtet Stempel und Matrize aus; umfasst Führungssäulen und -buchsen für Präzision. Abstreifplatte : Hält das Blech an Ort und Stelle und entfernt es nach jedem Hub vom Stempel.
• Führungsstifte & Buchsen : Halten die Ausrichtung zwischen der oberen und unteren Formhälfte aufrecht. Pilotstifte : Werden in Folgewerkzeugen verwendet, um eine genaue Streifenführung zu gewährleisten.
• Hebevorrichtungen/Schieber : Helfen, geformte Teile oder Abfälle aus dem Matrizenbereich auszuwerfen oder anzuheben. Konstruktionsmerkmale In der Regel offenere und robustere Struktur Geeignet für schnelle, wiederholte Vorgänge Ausgelegt für hohe mechanische Belastungen Weniger thermische Kontrollsysteme erforderlich

Design Traits :

• Merkmal
• Formgebungsteile
• Kern & Kavität

Metal Stamping Mold – Structural Aspects

• Stempel und Matrize : The main shaping components; the punch presses the metal into the die to cut or form it.
• Die Set (Upper and Lower) : Houses and aligns the punch and die; includes guide pillars and bushings for precision.
• Stripper Plate : Holds the sheet metal in place and removes it from the punch after each stroke.
• Guide Pins & Bushings : Maintain alignment between the upper and lower halves of the mold.
• Pilot Pins : Used in progressive dies to ensure accurate strip feeding.
• Lifters/Pushers : Help eject or lift formed parts or scrap from the die area.

Design Traits :

• Typically more open and robust structure
• Suitable for high-speed, repetitive operations
• Designed to withstand high mechanical impact
• Fewer thermal control systems needed

Summary of Structural Differences

Feature	Kunststoffform	Stanzwerkzeug
Forming Parts	Core & Cavity	Stempel und Matrize
Auswerfermechanismus	Auswerferstifte / -platten	Abstreifplatte / Ausheber
Thermische System	Integrierte Kühlkanäle	Im Allgemeinen nicht erforderlich
Materialzufuhr	Geschmolzener Kunststoff über Angussystem	Blech manuell oder automatisch zugeführt
Aufbau der Formbasis	Stärker geschlossen mit mehreren Platten	Offenerer, schwerer Werkzeugsatz
Ausrichtung	Präzise Führungsstifte + Buchsen	Führungssäulen + Buchsen
Komplexität	Hoch (für 3D-Formen, feine Details)	Mäßig (für 2D/2,5D-Metallformen)

Wartungsunterschiede: Kunststoff- und Metallformen

Vergleich von Wartung und Instandhaltung: Spritzgussformen vs. Stanzwerkzeuge

1. Arbeitsumgebung

• Spritzgusswerkzeuge : Arbeiten unter hoher Temperatur und hohem Druck, mit Kunststoffrückständen und Kühlwasser – erfordern präzise Wartung.
• Stanzwerkzeuge : Halten hohen mechanischen Stoßbelastungen stand, erzeugen oft Metallspäne und arbeiten in raueren Umgebungen.

2. Reinigung

• Spritzgusswerkzeuge : Regelmäßiges Entfernen von Kunststoffrückständen und Kohlenstoffablagerungen, um die Kavitätsoberflächen sauber und präzise zu halten.
• Stanzwerkzeuge : Konzentration auf die Reinigung von Metallspänen, Graten und Fett; ggf. Entrostung erforderlich.

3. Schmierung

• Spritzgusswerkzeuge : Verwendung spezifischer Schmierstoffe, die Kunststoffteile nicht verunreinigen; sparsam an Führungsstiften, Auswerferstiften usw. aufgetragen.
• Stanzwerkzeuge : Erfordern häufige und gründliche Schmierung mit leistungsstarken Ölen oder Fetten zur Reduzierung von Reibung und Verschleiß.

4. Wartung des Kühlsystems

• Spritzgusswerkzeuge : Kühlkanäle müssen regelmäßig gereinigt werden, um Kalkablagerungen zu verhindern und eine effiziente Wärmeübertragung sicherzustellen.
• Stanzwerkzeuge : Haben in der Regel keine Kühlsysteme, was die Wartung vereinfacht.

5. Wartungshäufigkeit

• Spritzgusswerkzeuge : Erfordern aufgrund der thermischen und mechanischen Komplexität des Prozesses häufigere Wartung.
• Stanzwerkzeuge : Wartungsintervalle sind in der Regel länger und richten sich nach Hubzahl und Werkzeugverschleiß.

6. Schwerpunkt der Inspektion

• Spritzgusswerkzeuge : Überprüfung der Kavitätsoberflächen, Auswerfermechanismen, Heißkanal- und Kühlsysteme auf Verschleiß oder Verstopfung.
• Stanzwerkzeuge : Überprüfen Sie das Stempel-Matrizen-Spiel, das Führungssystem, die Federn und die Abstreifmechanismen auf Risse oder Verformungen.

7. Austausch von Verschleißteilen

• Spritzgusswerkzeuge : Zu den häufig ausgetauschten Teilen gehören Auswerferstifte, Federn, Zentrierringe, Angussbuchsen.
• Stanzwerkzeuge : Ersetzen Sie Stempel, Matrizen, Führungssäulen, Abstreifplatten und andere hochverschleißende Elemente.

8. Rostschutz

• Spritzgusswerkzeuge : Normalerweise in trockenen Umgebungen verwendet; eine geringe Rostschutzbehandlung reicht aus, es sei denn, sie sind Feuchtigkeit ausgesetzt.
• Stanzwerkzeuge : Erfordern einen robusteren Rostschutz, besonders wenn sie stillstehen oder in feuchten Umgebungen sind – verwenden Sie Rostschutzöl oder -folie.

9. Lagerungsanforderungen

• Spritzgusswerkzeuge : In sauberen, trockenen Umgebungen lagern, fern von Sonnenlicht und hoher Hitze, um Verformungen zu vermeiden.
• Stanzwerkzeuge : An gut belüfteten, trockenen Orten lagern, mit Vorsicht, um Stöße oder Umkippen zu vermeiden, besonders bei großen Werkzeugen.

Fazit

Stanzwerkzeuge für Metall und Spritzgusswerkzeuge für Kunststoff unterscheiden sich in Materialien, Umformverfahren, Struktur und Wartung.
Stanzwerkzeuge sind ideal für die Hochgeschwindigkeitsproduktion von Metallteilen, während Spritzgusswerkzeuge besser für komplexe Kunststoffkomponenten geeignet sind.
Jedes erfordert spezifische Wartungsstrategien – bei Stanzwerkzeugen liegt der Fokus auf Verschleißfestigkeit, bei Spritzgusswerkzeugen auf Temperatur- und Sauberkeitskontrolle.
Die Wahl des richtigen Werkzeugs und seine ordnungsgemäße Wartung gewährleisten eine längere Lebensdauer und bessere Produktqualität.
