คำอธิบาย

วัสดุกลึง CNC – แท่งอลูมิเนียมอัลลอยด์ Al6061-T6

A6061-T6 เป็นอลูมิเนียมอัลลอยด์ผสมแมกนีเซียมและซิลิคอนที่ผ่านการอบชุบ มีความต้านทานการกัดกร่อนดีเยี่ยม ความแข็งแรงและความต้านทานการกัดกร่อนเพิ่มขึ้นอย่างมีนัยสำคัญ มีความสม่ำเสมอที่ดี 6061 T6 มีคุณสมบัติเด่นคือความแข็งแรงสูง ความแข็งสูง (สูงถึง HV90) ความสามารถในการกลึงดี และคุณสมบัติการอโนไดซ์ดีเยี่ยม พื้นผิวปราศจากรุและรูพรุน มีความเรียบที่ดี วัสดุนี้ช่วยเพิ่มประสิทธิภาพการแปรรูปและลดต้นทุนวัสดุ

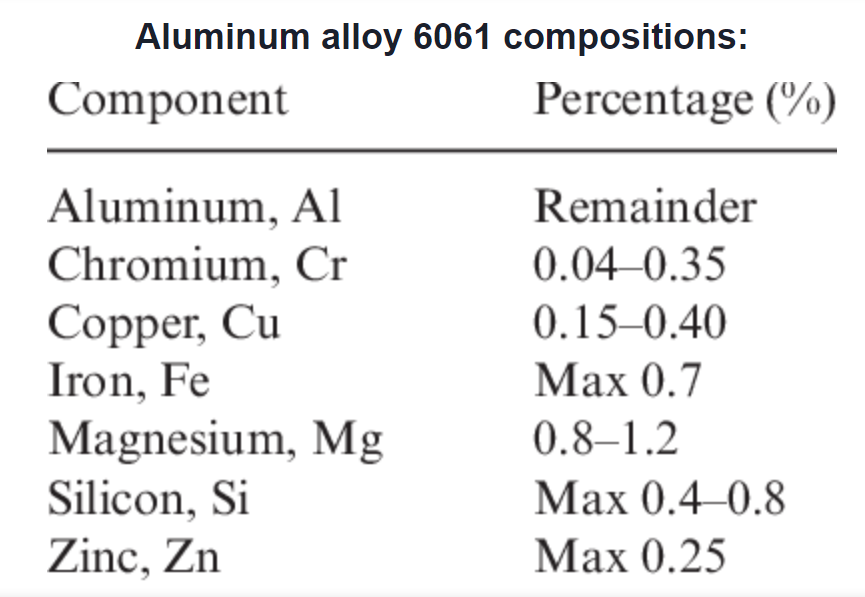

คุณสมบัติของ 6061: ความแข็งแรงดึง: 105-290 MPa, ความแข็งแรงคราก: 85-240 MPa, การยืดตัว: 8-16%

โครงสร้างและคุณสมบัติของฟิล์มออกไซด์บนแผ่นอลูมิเนียมอโนไดซ์:

ฟิล์มออกไซด์แอโนดิกประกอบด้วยสองชั้น: ชั้นนอกเป็นชั้นหนาที่มีรูพรุน ซึ่งเจริญเติบโตบนชั้นในที่หนาแน่นที่มีคุณสมบัติเป็นฉนวน เรียกว่าชั้นกั้น (หรือเรียกอีกชื่อว่าชั้นแอคทีฟ)

การสังเกตภายใต้กล้องจุลทรรศน์อิเล็กตรอนแสดงให้เห็นว่าเกือบทุกระนาบตามยาวและตามขวางของชั้นฟิล์มเป็นรูพรุนรูปท่อที่ตั้งฉากกับพื้นผิวโลหะ รูพรุนเหล่านี้ทะลุผ่านชั้นนอกของฟิล์มออกไซด์และขยายไปถึงชั้นกั้นที่รอยต่อระหว่างฟิล์มออกไซด์กับโลหะ รูพรุนแต่ละรูทำหน้าที่เป็นแกนหลัก และอลูมินาหนาแน่นก่อตัวเป็นหน่วยหกเหลี่ยมรังผึ้ง เรียกว่าหน่วยเซลล์ ทั้งชั้นฟิล์มประกอบด้วยหน่วยเซลล์นับไม่ถ้วน

ชั้นกั้นทำจากอลูมินาปราศจากน้ำ ซึ่งบาง หนาแน่น มีความแข็งสูง และป้องกันไม่ให้กระแสไฟฟ้าผ่านได้อย่างมีประสิทธิภาพ ความหนาของชั้นกั้นประมาณ 0.05 μm คิดเป็น 0.5%-2.0% ของความหนาฟิล์มทั้งหมด ชั้นนอกที่มีรูพรุนของฟิล์มออกไซด์ประกอบด้วยอลูมินาอสัณฐานเป็นหลักและอลูมินาไฮเดรตจำนวนเล็กน้อย รวมทั้งมีไอออนบวกจากอิเล็กโทรไลต์

เมื่ออิเล็กโทรไลต์เป็นกรดซัลฟิวริก ปริมาณซัลเฟตในชั้นเมมเบรนโดยทั่วไปคือ 13%-17% คุณสมบัติเด่นของฟิล์มออกไซด์ถูกกำหนดโดยความหนาและความพรุนของชั้นนอกที่มีรูพรุนเป็นหลัก ซึ่งสัมพันธ์อย่างใกล้ชิดกับสภาวะกระบวนการอโนไดซ์
