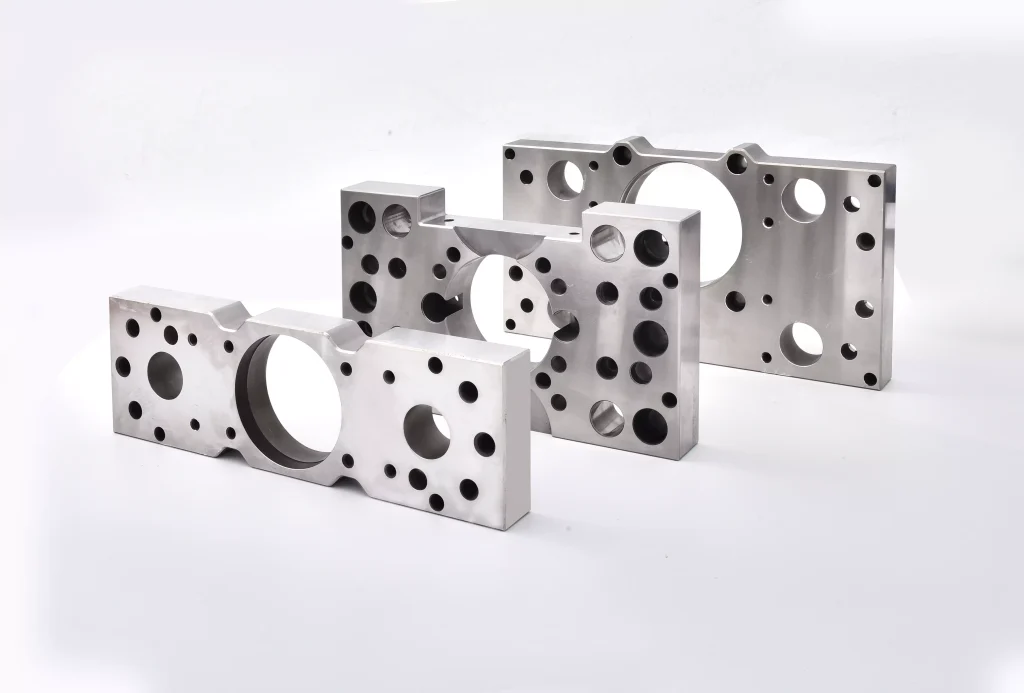

Metal Stamping Mold

• Tujuan : Digunakan untuk membentuk, memotong, membengkok, atau membentuk kepingan logam menjadi bahagian tertentu.
• Bahan yang Diproses : Kepingan logam (keluli, aluminium, tembaga, dll.).
• Kaedah Pembentukan : Daya mekanikal dikenakan menggunakan penekan tumbukan untuk mengubah bentuk logam menjadi bentuk yang dikehendaki.
• Bahan Acuan Lazim : Keluli alat seperti SKD11, D2, DC53, atau kadangkala karbida.
• Produk Biasa : Pendakap, penyambung, selongsong, bahagian badan automotif.

Ciri-ciri Utama:

• Selalunya digunakan untuk pengeluaran berkelajuan tinggi dan jumlah yang besar.
• Termasuk komponen seperti penebuk, dadu, plat pelucut, dan tiang panduan.
• Pelbagai peringkat boleh diintegrasikan ke dalam dadu progresif.

Acuan suntikan plastik

• Tujuan : Digunakan untuk membentuk bahagian plastik dengan menyuntik resin cair ke dalam rongga acuan.
• Bahan yang Diproses : Termoplastik (ABS, PP, PC, POM, dll.).
• Kaedah Pembentukan : Plastik cair disuntik di bawah tekanan, disejukkan, dan dikeluarkan dalam bentuk pepejal.
• Bahan Acuan Lazim : Keluli acuan seperti P20, H13, S136, atau keluli tahan karat.
• Produk Biasa : Selongsong, bekas, dalaman automotif, bahagian elektronik.

Ciri-ciri Utama:

• Menyokong geometri kompleks dan struktur dalaman.
• Acuan termasuk teras dan rongga, sistem ejektor, saluran penyejuk, pintu masuk, dan pelari.
• Kos perkakas lebih tinggi, tetapi sangat baik untuk menghasilkan bahagian plastik rumit secara pukal.

Jadual Perbandingan

Ciri	Metal Stamping Mold	Acuan suntikan plastik
Bahan yang Diproses	Kepingan logam	Resin termoplastik
Mekanisme Pembentukan	Menekan/mengubah bentuk	Acuan suntikan (melebur + menyejukkan)
Bahan Acuan	Keluli alat tahan haus tinggi atau karbida	Keluli acuan atau keluli tahan karat
Aplikasi Biasa	Pendakap logam, selongsong, penyambung	Selongsong plastik, mainan, bahagian auto
Kelajuan Pengeluaran	Sangat tinggi untuk bahagian mudah	Tinggi untuk bahagian plastik kompleks
Kos Acuan	Sederhana	Tinggi (disebabkan kerumitan)
Kerumitan Reka Bentuk	Sederhana hingga tinggi	Tinggi (menyokong perincian halus)

Perbezaan Struktur: Acuan Plastik vs. Acuan Setem

Aspek struktur komponen dalam acuan plastik dan acuan setem berbeza dengan ketara disebabkan oleh bahan yang digunakan dan mekanisme pembentukan yang terlibat. Berikut adalah perincian perbezaan struktur utama mereka:

Acuan Suntikan Plastik – Aspek Struktur

• Teras & Rongga : Pusat kepada acuan, membentuk bentuk luaran dan dalaman bahagian plastik.
• Garis Pemisah : Memisahkan teras dan rongga apabila acuan dibuka; menentukan bagaimana bahagian dikeluarkan.
• Sistem Pelari & Gerbang : Menyalurkan plastik cair ke dalam rongga. Termasuk:
  • Spru : Titik masuk plastik cair.
  • Pelari : Mengagihkan plastik ke setiap rongga.
  • Gerbang : Bukaan akhir yang mengarahkan plastik ke dalam bentuk bahagian.
• Sistem Penyejukan : Saluran penyejukan bersepadu mengekalkan suhu acuan dan mengurangkan masa kitaran.
• Sistem Penolak : Termasuk pin penolak, plat, atau lengan untuk menolak bahagian yang telah pejal keluar dari acuan.
• Pangkal Acuan & Plat : Rangka keluli berat yang menyokong semua komponen; sering termasuk pin panduan dan sesendal untuk penjajaran.

Ciri Reka Bentuk :

• Menyokong geometri 3D yang kompleks
• Memerlukan penjajaran tepat dan kawalan suhu
• Biasanya lebih rumit dan merangkumi lebih banyak bahagian bergerak

Acuan Setem Logam – Aspek Struktur

• Penebuk & Dadu : Komponen pembentuk utama; penebuk menekan logam ke dalam dadu untuk memotong atau membentuknya.
• Set Dadu (Atas dan Bawah) : Menempatkan dan menjajarkan penebuk dan dadu; termasuk tiang panduan dan sesendal untuk ketepatan.
• Plat Penanggalk : Memegang kepingan logam di tempat dan menanggalkannya dari penebuk selepas setiap lejang.
• Pin Panduan & Sesendal : Mengekalkan penjajaran antara bahagian atas dan bawah acuan.
• Pin Perintis : Digunakan dalam dadu progresif untuk memastikan pemakanan jalur yang tepat.
• Pengangkat/Penolak : Membantu mengeluarkan atau mengangkat bahagian yang telah dibentuk atau skrap dari kawasan dadu.

Ciri Reka Bentuk :

• Biasanya struktur yang lebih terbuka dan kukuh
• Sesuai untuk operasi berkelajuan tinggi dan berulang
• Direka untuk menahan hentakan mekanikal yang tinggi
• Kurang sistem kawalan terma diperlukan

Ringkasan Perbezaan Struktur

Ciri	Acuan Plastik	Acuan Setem
Bahagian Pembentukan	Teras & Rongga	Penebuk & Dadu
Mekanisme Ejeksi	Pin/Plat Ejektor	Plat Penanggalkan / Lifter
Sistem Termal	Saluran penyejukan bersepadu	Biasanya tidak diperlukan
Suapan Bahan	Plastik cair melalui sistem pelari	Lembaran logam disuap secara manual atau automatik
Struktur Tapak Acuan	Lebih tertutup dengan pelbagai plat	Set acuan yang lebih terbuka dan tahan lasak
Penjajaran	Pin panduan tepat + sesendal	Tiang panduan + sesendal
Kerumitan	Tinggi (untuk bentuk 3D, perincian halus)	Sederhana (untuk bentuk logam 2D/2.5D)

Perbezaan Penyelenggaraan: Acuan Plastik dan Logam

Perbandingan Penyelenggaraan & Penjagaan: Acuan Suntikan vs. Acuan Penekan

1. Persekitaran Kerja

• Acuan Suntikan : Beroperasi di bawah suhu dan tekanan tinggi, dengan sisa plastik dan air penyejukan terlibat—memerlukan penyelenggaraan yang teliti.
• Acuan Setem : Menahan hentaman mekanikal berkelajuan tinggi, sering menghasilkan serpihan logam, dan berfungsi dalam persekitaran yang lebih kasar.

2. Pembersihan

• Acuan Suntikan : Sentiasa buang sisa plastik dan mendapan karbon untuk memastikan permukaan rongga bersih dan tepat.
• Acuan Setem : Fokus pada membersihkan serpihan logam, duri, dan gris; penyingkiran karat mungkin diperlukan.

3. Pelinciran

• Acuan Suntikan : Gunakan pelincir khusus yang tidak akan mencemarkan bahagian plastik; digunakan dalam jumlah kecil pada pin panduan, pin ejektor, dsb.
• Acuan Setem : Memerlukan pelinciran yang kerap dan menyeluruh dengan minyak atau gris berprestasi tinggi untuk mengurangkan geseran dan haus.

4. Penyelenggaraan Sistem Penyejukan

• Acuan Suntikan : Saluran penyejukan mesti dibersihkan secara berkala untuk mengelakkan pembentukan skala dan memastikan pemindahan haba yang cekap.
• Acuan Setem : Biasanya tidak mempunyai sistem penyejukan, menjadikan penyelenggaraan lebih mudah.

5. Kekerapan Penyelenggaraan

• Acuan Suntikan : Memerlukan penyelenggaraan yang lebih kerap disebabkan oleh kerumitan termal dan mekanikal proses.
• Acuan Setem : Kitaran penyelenggaraan biasanya lebih panjang dan berdasarkan kiraan lejang dan kehausan acuan.

6. Fokus Pemeriksaan

• Acuan Suntikan : Periksa permukaan rongga, mekanisme ejeksi, pelari panas dan sistem penyejukan untuk kehausan atau penyumbatan.
• Acuan Setem : Periksa kelegaan tebuk-die, sistem panduan, spring, dan mekanisme penanggalkan untuk retakan atau ubah bentuk.

7. Penggantian Bahagian Haus

• Acuan Suntikan : Bahagian yang sering diganti termasuk pin ejektor, spring, gelang penentu, sesenduk pintu.
• Acuan Setem : Gantikan penebuk, dadu, tiang panduan, plat pelucut, dan elemen haus tinggi lain.

8. Pencegahan Karat

• Acuan Suntikan : Biasanya digunakan dalam persekitaran kering; rawatan anti-karat kecil sudah memadai kecuali terdedah kepada kelembapan.
• Acuan Setem : Memerlukan pencegahan karat yang lebih kukuh, terutamanya ketika tidak digunakan atau di persekitaran lembap—gunakan minyak pencegah karat atau balutan.

9. Keperluan Penyimpanan

• Acuan Suntikan : Simpan di persekitaran bersih dan kering jauh dari cahaya matahari dan haba tinggi untuk mengelakkan ubah bentuk.
• Acuan Setem : Simpan di lokasi kering dan berventilasi baik dengan berhati-hati untuk mengelakkan hentaman atau terjatuh, terutamanya untuk acuan besar.

Kesimpulan

Acuan setem logam dan acuan suntikan plastik berbeza dari segi bahan, kaedah pembentukan, struktur, dan penyelenggaraan.
Acuan setem sesuai untuk pengeluaran bahagian logam berkelajuan tinggi, manakala acuan suntikan lebih sesuai untuk komponen plastik kompleks.
Masing-masing memerlukan strategi penyelenggaraan khusus—memfokuskan pada ketahanan haus untuk setem, dan kawalan suhu serta kebersihan untuk suntikan.
Memilih acuan yang tepat dan menyelenggaranya dengan betul memastikan jangka hayat lebih panjang dan kualiti produk yang lebih baik.
