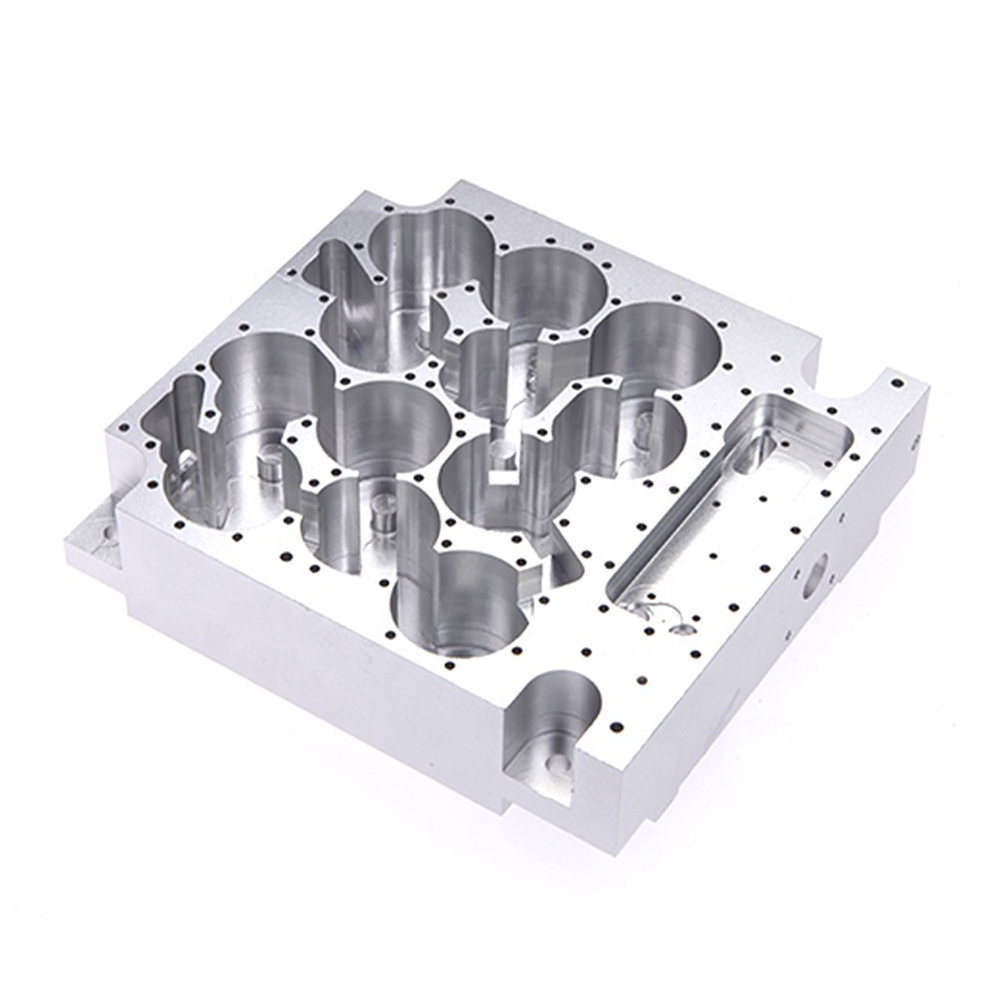

Capacità della fresatura CNC per parti in alluminio 6061-T6

• Materia prima – Lastra in lega di alluminio 6061-T6
• Attrezzatura – Macchina di fresatura CNC a 3 o 5 assi
• Utensili da taglio – Frese, punte, maschi, alesatori di precisione, ecc.
• Processo di lavorazione – Tranciatura su richiesta → fresatura CNC di sgrossatura → fresatura CNC di finitura → sbavatura e trattamento bordi
• Strumenti e attrezzature di ispezione – Macchina di misura a coordinate, calibro a corsoio digitale, calibro a tampone filettato
• Trattamento di finitura superficiale – Sabbiatura seguita da anodizzazione conduttiva color naturale, spessore pellicola 20 μm
• Imballaggio – Scatola esterna in carta ondulata a 5 strati + sacchetto a bolle + spugna di perle

Definizione di fresatura CNC

La fresatura CNC (nota anche come fresatura a controllo numerico computerizzato) è un processo di lavorazione di precisione in cui un mandrino controllato da computer aziona un utensile da taglio rotante per rimuovere il materiale in eccesso da un pezzo, producendo parti o prodotti progettati su misura.

Questa tecnica è applicabile a un'ampia gamma di materiali – tra cui acciaio, carburo di tungsteno e varie plastiche – e consente la produzione su richiesta di componenti su misura. Il nostro servizio di fresatura CNC di precisione si concentra sulla lavorazione meccanica e comprende processi ad alta precisione come tornitura, fresatura e rettifica per soddisfare severi requisiti dimensionali.

Automatizzando movimenti complessi degli utensili tramite istruzioni programmabili, la fresatura CNC offre risultati affidabili e di alta qualità a tutti i livelli di complessità delle parti e tipi di materiale, rendendola un pilastro della produzione moderna.

Definizione di alluminio 6061-T6

L'alluminio 6061-T6 indica una lega della serie 6000 i cui principali elementi di lega sono alluminio, magnesio e silicio. La sua tempra T6 si ottiene attraverso tre processi sequenziali: trattamento termico di soluzione, tempra e invecchiamento artificiale.

Processo di trattamento termico

• Trattamento di soluzione: riscaldare la lega a 520–540 °C e mantenere per circa 1 ora per dissolvere completamente le fasi di rinforzo (Mg e Si) nella matrice di alluminio. Temprare immediatamente – tipicamente in acqua – per formare una soluzione solida sovrassatura.
• Trattamento di invecchiamento:
  • Invecchiamento naturale: dopo la tempra, lasciare riposare il materiale a temperatura ambiente per diversi giorni, durante i quali la resistenza aumenta gradualmente con la formazione dei precipitati Mg₂Si.
  • Invecchiamento artificiale: riscaldare nuovamente a 150–200 °C e mantenere per 6–12 ore (o 1–18 ore, a seconda delle dimensioni, della geometria e dei requisiti prestazionali del pezzo) per accelerare la precipitazione di Mg₂Si e aumentare significativamente la resistenza.

Vantaggi principali del 6061-T6

• Eccellente rapporto resistenza/peso
• Notevole resistenza alla corrosione atmosferica
• Buona lavorabilità e saldabilità (con opportuno invecchiamento post-saldatura)
• Superiori prestazioni a fatica

Applicazioni tipiche

• Telai e supporti strutturali (automotive, aerospaziale)
• Telai per biciclette e attrezzature sportive
• Accessori e componentistica nautica
• Raccordi, valvole e profili estrusi lavorati di precisione

Grazie al suo equilibrio tra proprietà meccaniche e resistenza alla corrosione, il 6061-T6 rimane una delle leghe di alluminio più utilizzate per applicazioni strutturali e ingegneristiche generali.
