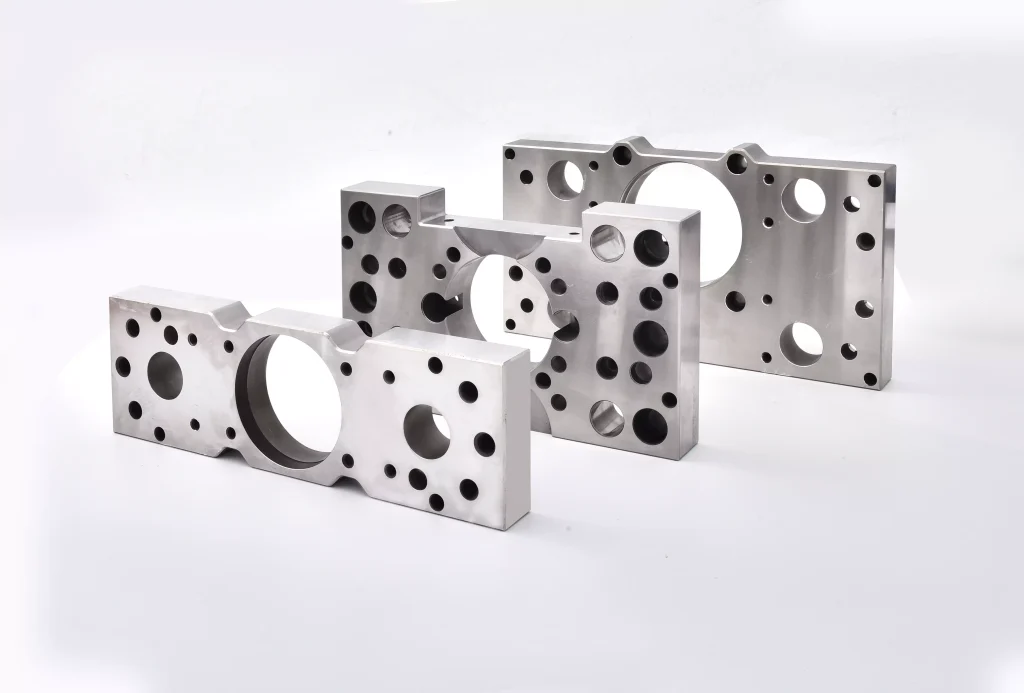

Metal Damgalama Kalıbı

• Amaç : Sac metali belirli parçalara şekillendirmek, kesmek, bükmek veya form vermek için kullanılır.
• İşlenen Malzeme : Metal levhalar (çelik, alüminyum, bakır vb.).
• Şekillendirme Yöntemi : Metali istenen şekle deforme etmek için bir damgalama presi kullanılarak mekanik kuvvet uygulanır.
• Tipik Kalıp Malzemesi : SKD11, D2, DC53 gibi takım çelikleri veya bazen karbür.
• Yaygın Ürünler : Braketler, konnektörler, muhafazalar, otomotiv gövde parçaları.

Temel Özellikler:

• Genellikle yüksek hızlı, yüksek hacimli üretim için kullanılır.
• Zımbalar, kalıplar, sıyırıcı plakalar ve kılavuz direkler gibi bileşenler içerir.
• Progresif kalıplarda birden fazla aşama entegre edilebilir.

Plastik Enjeksiyon Kalıbı

• Amaç : Eritilmiş reçineyi bir kalıp boşluğuna enjekte ederek plastik parçalar oluşturmak için kullanılır.
• İşlenen Malzeme : Termoplastikler (ABS, PP, PC, POM vb.).
• Şekillendirme Yöntemi : Eritilmiş plastik basınç altında enjekte edilir, soğutulur ve katı formda çıkarılır.
• Tipik Kalıp Malzemesi : P20, H13, S136 gibi kalıp çelikleri veya paslanmaz çelikler.
• Yaygın Ürünler : Muhafazalar, kaplar, otomotiv iç mekanları, elektronik parçalar.

Temel Özellikler:

• Karmaşık geometrileri ve iç yapıları destekler.
• Kalıplar, çekirdek ve boşluk, ejektör sistemleri, soğutma kanalları, kapılar ve yolluklar içerir.
• Daha yüksek takım maliyeti, ancak karmaşık plastik parçaların hacimli üretimi için mükemmeldir.

Karşılaştırma Tablosu

Özellik	Metal Damgalama Kalıbı	Plastik Enjeksiyon Kalıbı
Sac metal	Termoplastik reçine	Şekillendirme Mekanizması
Presleme/deforme etme	Enjeksiyon kalıplama (eritme + soğutma)	Kalıp Malzemesi
Aşınmaya dayanıklı takım çeliği veya karbür	Kalıp çeliği veya paslanmaz çelik	Metal braketler, kabuklar, konnektörler
Tipik Uygulamalar	Plastik muhafazalar, oyuncaklar, otomotiv parçaları	Üretim Hızı
Basit parçalar için çok yüksek	Karmaşık plastik parçalar için yüksek	Kalıp Maliyeti
Orta düzey	Yüksek (karmaşıklık nedeniyle)	High (due to complexity)
Tasarım Karmaşıklığı	Orta ila yüksek	Yüksek (ince detayı destekler)

Yapısal Farklılıklar: Plastik Kalıp ile Sac Metal Kalıbı

Plastik kalıplardaki ve sac metal kalıplarındaki bileşenlerin yapısal yönleri, çalıştıkları malzemeler ve ilgili şekillendirme mekanizmaları nedeniyle önemli ölçüde farklılık gösterir. İşte temel yapısal farklılıklarının bir dökümü:

Plastik Enjeksiyon Kalıbı – Yapısal Yönler

• Çekirdek ve Boşluk : Kalıbın merkezinde yer alır ve plastik parçanın dış ve iç şekillerini oluşturur.
• Ayırma Hattı : Kalıp açıldığında çekirdek ve boşluğu ayırır; parçanın nasıl çıkarılacağını belirler.
• Akış Kanalı ve Yolluk Sistemi : Erimiş plastiği boşluğa yönlendirir. Şunları içerir:
  • Buruşuk (Sprue) : Erimiş plastiğin giriş noktası.
  • Akış Kanalı (Runner) : Plastiği her bir boşluğa dağıtır.
  • Yolluk Ağzı (Gate) : Plastiği parça şekline yönlendiren son açıklık.
• Soğutma Sistemi : Entegre soğutma kanalları kalıp sıcaklığını korur ve çevrim süresini kısaltır.
• Çıkarma Sistemi : Katılaşmış parçayı kalıptan dışarı itmek için çıkarma pimleri, plakaları veya kovanları içerir.
• Kalıp Tabanı ve Plakaları : Tüm bileşenleri destekleyen ağır çelik çerçeveler; genellikle hizalama için kılavuz pimler ve burçlar içerir.

Tasarım Özellikleri :

• Karmaşık 3B geometriyi destekler
• Hassas hizalama ve sıcaklık kontrolü gerektirir
• Genellikle daha karmaşıktır ve daha fazla hareketli parça içerir

Sac Metal Kalıbı – Yapısal Yönler

• Punch & Die : Ana şekillendirme bileşenleri; zımba metali kalıba bastırarak keser veya şekillendirir.
• Kalıp Takımı (Üst ve Alt) : Zımba ve kalıbı barındırır ve hizalar; hassasiyet için kılavuz sütunlar ve burçlar içerir.
• Sıyırıcı Plaka : Sac metali yerinde tutar ve her vuruştan sonra zımbadan çıkarır.
• Kılavuz Pimler ve Burçlar : Kalıbın üst ve alt yarısı arasındaki hizalamayı korur.
• Pilot Pimler : Aşamalı kalıplarda doğru şerit beslemesini sağlamak için kullanılır.
• Kaldırıcılar/İticiler : Şekillendirilmiş parçaları veya hurdayı kalıp alanından çıkarmaya veya kaldırmaya yardımcı olur.

Tasarım Özellikleri :

• Genellikle daha açık ve sağlam yapı
• Yüksek hızlı, tekrarlayan işlemler için uygundur
• Yüksek mekanik darbelere dayanacak şekilde tasarlanmıştır
• Daha az termal kontrol sistemi gerektirir

Yapısal Farklılıkların Özeti

Özellik	Plastik Kalıp	Damgalama Kalıbı
Şekillendirme Parçaları	Çekirdek ve Boşluk	Punch & Die
Fırlatma Mekanizması	İtici pimler/plakalar	Sıyırıcı plaka / kaldırıcılar
Termal Sistem	Entegre soğutma kanalları	Genellikle gerekli değildir
Malzeme Besleme	Eritilmiş plastik, akış kanalı sistemiyle	Sac metal, manuel veya otomatik olarak beslenir
Kalıp Taban Yapısı	Birden fazla plaka ile daha kapalı	Daha açık, ağır hizmet tipi kalıp seti
Hizalama	Hassas kılavuz pimleri + burçlar	Kılavuz direkleri + burçlar
Karmaşıklık	Yüksek (3D şekiller, ince detaylar için)	Orta (2D/2.5D metal formlar için)

Bakım Farklılıkları: Plastik ve Metal Kalıplar

Enjeksiyon Kalıpları ile Damgalama Kalıplarının Bakım ve Onarım Karşılaştırması

1. Çalışma Ortamı

• Enjeksiyon Kalıpları : Yüksek sıcaklık ve basınç altında çalışır, plastik kalıntıları ve soğutma suyu içerir; hassas bakım gerektirir.
• Damgalama Kalıpları : Yüksek hızlı mekanik darbelere maruz kalır, sıklıkla metal talaşı oluşturur ve daha sert ortamlarda çalışır.

2. Temizlik

• Enjeksiyon Kalıpları : Plastik kalıntıları ve karbon birikintilerini düzenli olarak temizleyerek boşluk yüzeylerini temiz ve hassas tutun.
• Damgalama Kalıpları : Metal kalıntıları, çapakları ve gresi temizlemeye odaklanır; pas giderme gerekebilir.

3. Yağlama

• Enjeksiyon Kalıpları : Plastik parçaları kirletmeyen özel yağlayıcılar kullanılır; kılavuz pimleri, itici pimler vb. az miktarda uygulanır.
• Damgalama Kalıpları : Sürtünme ve aşınmayı azaltmak için yüksek performanslı yağlar veya greslerle sık ve kapsamlı yağlama gerektirir.

4. Soğutma Sistemi Bakımı

• Enjeksiyon Kalıpları : Soğutma kanalları, kireç oluşumunu önlemek ve verimli ısı transferini sağlamak için düzenli olarak temizlenmelidir.
• Damgalama Kalıpları : Genellikle soğutma sistemleri yoktur, bu da bakımı basitleştirir.

5. Bakım Sıklığı

• Enjeksiyon Kalıpları : Prosesin termal ve mekanik karmaşıklığı nedeniyle daha sık bakım gerektirir.
• Damgalama Kalıpları : Bakım döngüleri genellikle daha uzundur ve strok sayısına ve kalıp aşınmasına bağlıdır.

6. Denetim Odağı

• Enjeksiyon Kalıpları : Boşluk yüzeylerini, fırlatma mekanizmalarını, sıcak akış kanalını ve soğutma sistemini aşınma veya tıkanma açısından inceleyin.
• Damgalama Kalıpları : Zımba-kalıp boşluğunu, kılavuz sistemini, yayları ve sıyırıcı mekanizmalarını çatlak veya deformasyon açısından kontrol edin.

7. Aşınma Parçalarının Değiştirilmesi

• Enjeksiyon Kalıpları : Yaygın olarak değiştirilen parçalar arasında itici pimler, yaylar, konumlandırma halkaları, yolluk burçları bulunur.
• Damgalama Kalıpları : Zımbaları, kalıpları, kılavuz direklerini, sıyırıcı plakalarını ve diğer yüksek aşınmalı elemanları değiştirin.

8. Pas Önleme

• Enjeksiyon Kalıpları : Genellikle kuru ortamlarda kullanılır; neme maruz kalmadıkça hafif pas önleyici işlem yeterlidir.
• Damgalama Kalıpları : Özellikle boşta veya nemli ortamlarda daha sağlam pas önleme gerektirir—pas önleyici yağ veya sargı kullanın.

9. Depolama Gereksinimleri

• Enjeksiyon Kalıpları : Deformasyonu önlemek için güneş ışığından ve yüksek ısıdan uzak, temiz ve kuru ortamlarda saklayın.
• Damgalama Kalıpları : Özellikle büyük kalıplar için, darbeden veya devrilmeden kaçınmak için özenle, iyi havalandırılmış ve kuru yerlerde saklayın.

Sonuç

Metal damgalama kalıpları ve plastik enjeksiyon kalıpları malzeme, şekillendirme yöntemleri, yapı ve bakım açısından farklılık gösterir.
Damgalama kalıpları yüksek hızlı metal parça üretimi için idealdir, enjeksiyon kalıpları ise karmaşık plastik bileşenler için daha uygundur.
Her biri belirli bakım stratejileri gerektirir—damgalama için aşınma direncine, enjeksiyon için sıcaklık ve temizlik kontrolüne odaklanır.
Doğru kalıbı seçmek ve uygun şekilde bakımını yapmak, daha uzun hizmet ömrü ve daha iyi ürün kalitesi sağlar.
