Высокоточные детали из алюминия Al6061, обработанные на ЧПУ
- Материал: Al6061
- Обработка: Пескоструйная обработка и анодирование
- Процесс обработки: сырье → фрезерование на ЧПУ → электроэрозионная обработка проволокой → удаление заусенцев с кромок → пескоструйная обработка и анодирование
- Используемое оборудование – фрезерный станок с ЧПУ, электроэрозионный станок с проволочной резкой
- Контрольные инструменты и оборудование – трехкоординатная измерительная машина, высотомер, профильный проектор
- Упаковка – 5-слойная гофрированная картонная коробка + пузырчатый пакет + перламутровая губка
- Области применения: Автомобилестроение, Автоматизация, Испытательные системы, Датчики, Медицина, Спорт, Потребительские товары, Бытовая техника, Электроника, Насосы, Компьютеры, Энергетика, Архитектура, Полиграфия, Пищевая промышленность, Текстильное оборудование, Оптика, Освещение, Охрана и безопасность, Оборудование AOI, Оборудование SMT и т.д.
Описание
Материал для обработки на ЧПУ – пруток из алюминиевого сплава Al6061-T6.

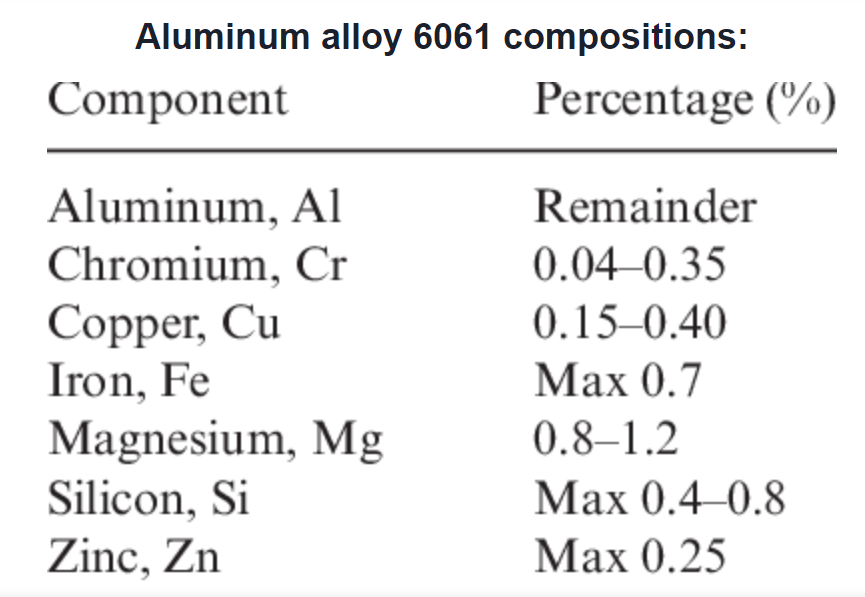

A6061-T6 — это алюминиево-магниево-кремниевый сплав, прошедший термообработку и обладающий отличной коррозионной стойкостью. Его прочность и коррозионная стойкость значительно улучшены, он обладает хорошей однородностью. 6061 T6 отличается высокой прочностью, высокой твердостью (до HV90), хорошей обрабатываемостью и отличными анодирующими свойствами. Поверхность без питтинга и пор, с хорошей плоскостностью. Этот материал повышает эффективность обработки и снижает затраты на материалы.
Характеристики 6061: Предел прочности: 105-290 МПа, Предел текучести: 85-240 МПа, Относительное удлинение: 8-16%.
Структура и свойства оксидной пленки на анодированной алюминиевой пластине:
Анодная оксидная пленка состоит из двух слоев: внешний слой — это толстый пористый слой, который растет на плотном внутреннем слое с диэлектрическими свойствами, известном как барьерный слой (также называемый активным слоем).
Наблюдение под электронным микроскопом показывает, что почти все продольные и поперечные плоскости слоя пленки представляют собой трубчатые поры, перпендикулярные поверхности металла. Эти поры проникают через внешний слой оксидной пленки и доходят до барьерного слоя на границе раздела оксидной пленки и металла. Каждая пора служит главной осью, а плотный оксид алюминия образует сотовую гексагональную ячейку, известную как элементарная ячейка. Весь слой пленки состоит из бесчисленного множества таких элементарных ячеек.
Барьерный слой состоит из безводного оксида алюминия, который является тонким, плотным, обладает высокой твердостью и эффективно препятствует прохождению тока. Толщина барьерного слоя составляет около 0,05 мкм, что составляет 0,5%-2,0% от общей толщины пленки. Пористый внешний слой оксидной пленки в основном состоит из аморфного оксида алюминия и небольшого количества гидратированного оксида алюминия, а также содержит катионы из электролита.
Когда электролитом является серная кислота, содержание сульфата в мембранном слое обычно составляет 13%-17%. Отличные свойства оксидной пленки в основном определяются толщиной и пористостью пористого внешнего слоя, что тесно связано с условиями процесса анодирования.
