Точная обработка на ЧПУ алюминия Al7075
- Материал: Al7075
- Метод: обработка на 5-осевом ЧПУ, сверление на ЧПУ, сварка, шлифовка
- Процесс обработки: сырье → 5-осевая обработка на ЧПУ → сварка → шлифовка
- Контрольно-измерительные инструменты и оборудование – трехкоординатная машина, высотомер, профильный проектор
- Используемое оборудование – 5-осевой станок с ЧПУ

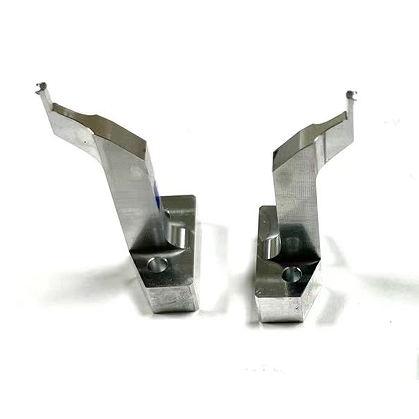

- Особенности: Данная заготовка является компонентом, используемым в медицинских изделиях. Вертикальность заготовки составляет 0,01, плоскостность – 0,01, а допуск на фрезеровку с ЧПУ соответствует ISO2768.
- Упаковка – 5-слойная коробка из гофрированного картона + пузырчатый пакет + перламутровый поролон
- Области применения: автомобилестроение, автоматизация, испытательные системы, датчики, медицина, спорт, потребительские товары, бытовая техника, электроника, насосы, компьютеры, энергетика и электроэнергия, архитектура, полиграфия, пищевая промышленность, текстильное оборудование, оптика, освещение, безопасность и охрана, АОИ, оборудование для SMT и т.д.
Описание
Что такое 5-осевой ЧПУ
В пятиосевом ЧПУ термин «пять осей» означает способность станка перемещать и позиционировать режущий инструмент или заготовку по пяти различным координатным осям в процессе обработки. Эти пять осей обычно включают три оси линейного перемещения (оси X, Y, Z) и две оси вращательного движения (оси A, B или C). По сравнению с традиционной трехосевой обработкой на ЧПУ, пятиосевая позволяет выполнять операции с нескольких углов одновременно, что делает обработку сложных деталей более точной и эффективной.
При пятиосевой обработке на ЧПУ, помимо трех основных линейных осей (X, Y и Z), станок также имеет вращательное движение по осям A и B. Это позволяет выполнять более сложные режущие действия, например, выполнять точную обработку с нескольких направлений без необходимости переустановки заготовки. Пятиосевой ЧПУ способен обрабатывать сложные геометрические формы и широко используется в таких отраслях, как авиакосмическая промышленность, автомобилестроение, медицина и производство пресс-форм, особенно для деталей, требующих высокой точности и сложной формы.
Каковы преимущества пятиосевого ЧПУ?
Пятиосевой ЧПУ имеет несколько преимуществ, в основном включающих следующее:
- Высокая способность обработки сложных поверхностей : Пятиосевая интерполяция позволяет инструменту подходить к заготовке под различными углами и ориентациями в пространстве, обеспечивая точную обработку деталей со сложными поверхностями, таких как лопатки авиационных двигателей и рабочие колеса, что недоступно для традиционных трехосевых станков.
- Более высокая точность : Сокращается количество операций зажима, что исключает ошибки позиционирования, вызванные многократными установками, и тем самым повышает точность обработки. Кроме того, инструмент может регулировать свое положение в соответствии с формой поверхности, сохраняя оптимальный угол резания и усилие резания, что дополнительно улучшает точность обработки и качество поверхности.
- Повышенная эффективность обработки : За счет обработки нескольких поверхностей за одну установку сокращается время простоя станка и вспомогательное время. Пятиосевой ЧПУ позволяет быстрее выполнять обработку сложных деталей.
- Оптимизированная траектория инструмента : Система управления может планировать более рациональные траектории инструмента, предотвращая интерференцию между инструментом, заготовкой или приспособлением, а также обеспечивая равномерный износ инструмента, продлевая срок его службы и снижая затраты на обработку.
- Снижение затрат на рабочую силу : Хотя к операторам и программистам предъявляются более высокие требования, после завершения программирования и наладки станок может автоматически выполнять обработку сложных деталей, сокращая вмешательство человека, что снижает затраты на рабочую силу и физическую нагрузку.
