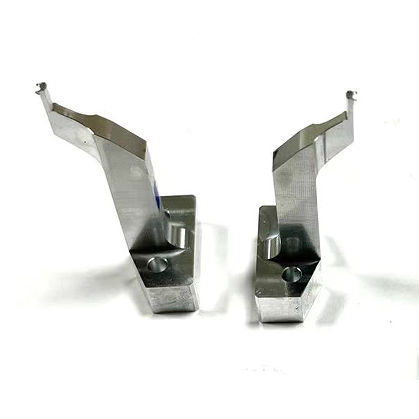

정밀 CNC 가공 알루미늄 Al7075
- 재질: Al7075
- 방법: CNC 5축 가공, CNC 드릴링, 용접, 연삭
- 가공 공정: 원자재 → CNC 5축 가공 → 용접 → 연삭
- 검사 도구 및 장비 – 3차원 측정기, 하이트 게이지, 프로파일 프로젝터
- 사용 장비 – 5축 CNC 기계
- 특징: 이 가공물은 의료 제품에 사용되는 부품입니다. 가공물의 수직도는 0.01, 평면도는 0.01이며, CNC 성형부 공차는 ISO2768에 따릅니다.
- 포장 – 5겹 골판지 외부 상자 + 버블 백 + 진주 스폰지
- 응용 분야: 자동차, 자동화, 테스트 시스템, 센서, 의료, 스포츠, 소비재, 가전, 전자, 펌프, 컴퓨터, 전력 및 에너지, 건축, 인쇄, 식품, 섬유 기계, 광학, 조명, 보안 및 안전, AOI, SMT 장비 등
설명
5축 CNC란 무엇인가?
5축 CNC에서 '5축'이라는 용어는 가공 과정에서 공작기계가 절삭 공구나 가공물을 5개의 서로 다른 좌표축을 따라 이동 및 위치 지정할 수 있는 능력을 의미합니다. 이 5개 축은 일반적으로 3개의 직선 운동 축(X, Y, Z축)과 2개의 회전 운동 축(A, B 또는 C축)을 포함합니다. 전통적인 3축 CNC 가공과 비교하여, 5축 CNC는 여러 각도에서 동시에 작업을 수행할 수 있어 복잡한 부품의 가공을 더 정밀하고 효율적으로 만듭니다.
5축 CNC 가공에서는 3개의 기본 직선 축(X, Y, Z) 외에도 기계가 A축과 B축을 따라 회전 운동을 합니다. 이를 통해 가공물을 재배치할 필요 없이 여러 방향에서 정밀 가공을 수행하는 등 더 복잡한 절삭 동작이 가능합니다. 5축 CNC는 복잡한 형상을 가공할 수 있으며, 항공우주, 자동차, 의료, 금형 제조 등 산업에서 널리 사용되며, 특히 높은 정밀도와 복잡한 형상이 요구되는 부품에 사용됩니다.
5축 CNC의 장점은 무엇인가?
5축 CNC는 여러 가지 장점을 제공하며, 주요 내용은 다음과 같습니다:
- 복잡한 곡면 가공 능력이 뛰어남 : 5축 링크 기능을 통해 공구가 공간에서 다양한 각도와 방향으로 가공물에 접근할 수 있어, 전통적인 3축 기계로는 달성할 수 없는 복잡한 곡면(예: 항공기 엔진 블레이드 및 임펠러)을 가진 부품의 정밀 가공이 가능합니다.
- 더 높은 정밀도 : 클램핑 작업 횟수를 줄여 여러 번의 셋업으로 인한 위치 오차를 제거하여 가공 정밀도를 향상시킵니다. 또한, 공구가 표면 형상에 따라 자세를 조정하여 최적의 절삭 각도와 절삭력을 유지함으로써 가공 정밀도와 표면 품질을 더욱 향상시킵니다.
- 가공 효율성 향상 : 한 번의 셋업으로 여러 표면을 가공함으로써 기계 대기 시간과 보조 시간을 줄입니다. 5축 CNC는 복잡한 부품의 가공을 더 빠르게 완료할 수 있습니다.
- 최적화된 공구 경로 : 제어 시스템이 보다 합리적인 공구 경로를 계획하여 공구, 가공물 또는 고정구 간의 간섭을 방지하고, 공구 마모를 균일하게 하여 공구 수명을 연장하고 가공 비용을 절감합니다.
- 인건비 절감 : 운영자와 프로그래머에 대한 더 높은 요구 사항이 있지만, 프로그래밍과 디버깅이 완료되면 기계가 자동으로 복잡한 부품의 가공을 완료하여 인간의 개입을 줄이고, 이에 따라 인건비와 육체 노동 강도를 낮춥니다.
