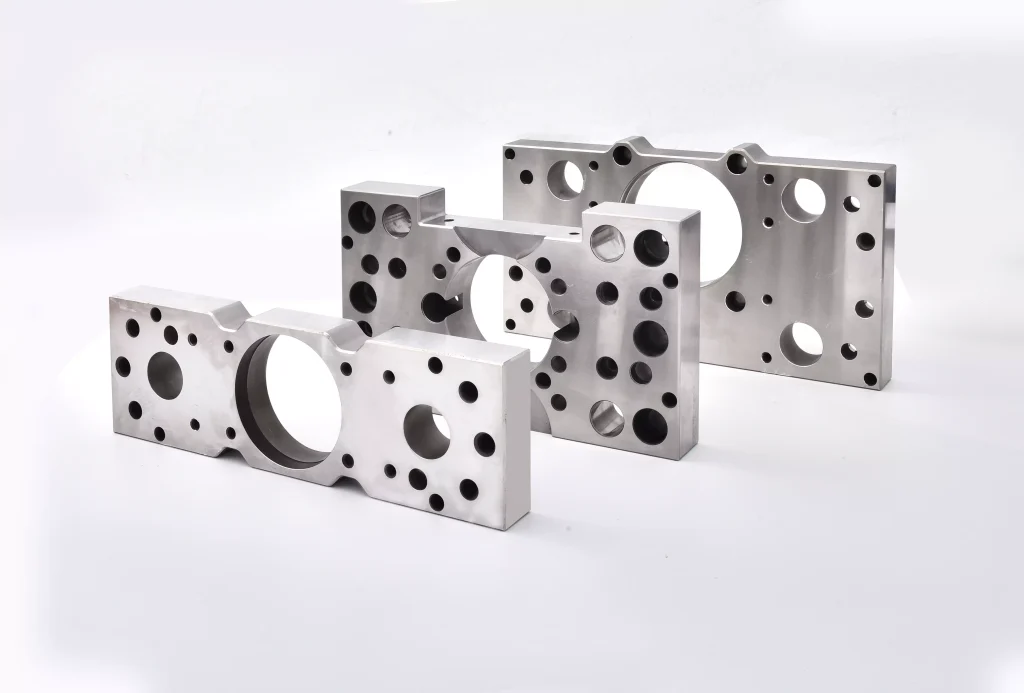

메탈 스탬핑 금형

• 목적 : 판금을 특정 부품으로 성형, 절단, 굽힘 또는 가공하는 데 사용됩니다.
• 가공 재료 : 금속 시트(강철, 알루미늄, 구리 등).
• 성형 방법 : 스탬핑 프레스를 사용하여 기계적 힘을 가해 금속을 원하는 모양으로 변형시킵니다.
• 일반적인 금형 재료 : SKD11, D2, DC53 같은 공구강 또는 경우에 따라 초경합금.
• 일반 제품 : 브래킷, 커넥터, 케이스, 자동차 차체 부품.

주요 특징:

• 고속, 대량 생산에 자주 사용됩니다.
• 펀치, 다이, 스트리퍼 플레이트, 가이드 포스트 같은 구성 요소를 포함합니다.
• 프로그레시브 다이에 여러 단계를 통합할 수 있습니다.

중국 전문 생산업체:

• 목적 : 용융된 수지를 금형 캐비티에 사출하여 플라스틱 부품을 성형하는 데 사용됩니다.
• 가공 재료 : 열가소성 플라스틱(ABS, PP, PC, POM 등).
• 성형 방법 : 용융된 플라스틱이 압력 하에 사출되고, 냉각된 후 고체 형태로 배출됩니다.
• 일반적인 금형 재료 : P20, H13, S136 같은 금형강 또는 스테인리스강.
• 일반 제품 : 하우징, 용기, 자동차 내장재, 전자 부품.

주요 특징:

• 복잡한 형상과 내부 구조를 지원합니다.
• 금형은 코어와 캐비티, 이젝터 시스템, 냉각 채널, 게이트, 러너를 포함합니다.
• 금형 비용이 높지만, 복잡한 플라스틱 부품을 대량 생산하는 데 탁월합니다.

비교표

특징	메탈 스탬핑 금형	중국 전문 생산업체:
가공 재료	판금	열가소성 수지
성형 메커니즘	프레싱/변형	사출 성형(용융 + 냉각)
금형 재료	내마모성 공구강 또는 초경합금	금형강 또는 스테인리스강
일반적인 용도	금속 브래킷, 셸, 커넥터	플라스틱 하우징, 장난감, 자동차 부품
생산 속도	단순 부품의 경우 매우 빠름	복잡한 플라스틱 부품의 경우 빠름
금형 비용	보통	높음(복잡성 때문)
설계 복잡성	중간에서 높음	높음 (정밀한 디테일 지원)

구조적 차이: 플라스틱 금형 대 스탬핑 금형

플라스틱 금형과 스탬핑 금형의 구성 요소 구조적 측면은 사용되는 재료와 성형 메커니즘으로 인해 크게 다릅니다. 주요 구조적 차이를 세분화하면 다음과 같습니다:

플라스틱 사출 금형 – 구조적 측면

• 코어 및 캐비티 : 금형의 중심으로, 플라스틱 부품의 외부 및 내부 형상을 형성합니다.
• 파팅 라인 : 금형이 열릴 때 코어와 캐비티를 분리하며, 부품이 어떻게 이젝트되는지 결정합니다.
• 러너 및 게이트 시스템 : 용융된 플라스틱을 캐비티로 유도합니다. 구성 요소:
  • 스프루 : 용융 플라스틱의 진입 지점.
  • 러너 : 각 캐비티에 플라스틱을 분배합니다.
  • 게이트 : 플라스틱을 부품 형상으로 유도하는 최종 개구부.
• 냉각 시스템 : 통합된 냉각 채널이 금형 온도를 유지하고 사이클 시간을 줄입니다.
• 이젝터 시스템 : 응고된 부품을 금형 밖으로 밀어내기 위한 이젝터 핀, 플레이트 또는 슬리브를 포함합니다.
• 금형 베이스 및 플레이트 : 모든 구성 요소를 지지하는 무거운 강철 프레임; 종종 정렬을 위한 가이드 핀과 부싱을 포함합니다.

설계 특성 :

• 복잡한 3D 형상을 지원
• 정밀한 정렬 및 온도 제어 필요
• 일반적으로 더 복잡하며 더 많은 가동 부품을 포함

금속 스탬핑 금형 – 구조적 측면

• 펀치 및 다이 : 주요 성형 구성 요소; 펀치가 금속을 다이에 눌러 절단 또는 성형합니다.
• 다이 세트 (상부 및 하부) : 펀치와 다이를 수용하고 정렬합니다; 정밀도를 위해 가이드 필러와 부싱을 포함합니다.
• 스트리퍼 플레이트 : 판금을 제자리에 고정하고 각 스트로크 후 펀치에서 제거합니다.
• 가이드 핀 및 부싱 : 금형의 상부와 하부 사이의 정렬을 유지합니다.
• 파일럿 핀 : 프로그레시브 다이에서 정확한 스트립 이송을 보장하는 데 사용됩니다.
• 리프터/푸셔 : 성형된 부품이나 스크랩을 다이 영역에서 이젝트하거나 들어 올리는 데 도움이 됩니다.

설계 특성 :

• 일반적으로 더 개방적이고 견고한 구조
• 고속 반복 작업에 적합
• 높은 기계적 충격을 견디도록 설계됨
• 열 제어 시스템이 덜 필요함

구조적 차이 요약

특징	플라스틱 금형	스탬핑 금형
성형 부품	코어 및 캐비티	펀치 및 다이
이젝션 메커니즘	이젝터 핀/플레이트	스트리퍼 플레이트 / 리프터
열 시스템	일체형 냉각 채널	일반적으로 필요하지 않음
재료 공급	러너 시스템을 통한 용융 플라스틱	수동 또는 자동으로 공급되는 판금
금형 베이스 구조	여러 플레이트로 더 밀폐됨	더 개방된, 중부하 다이 세트
정렬	정밀 가이드 핀 + 부싱	가이드 포스트 + 부싱
복잡성	높음 (3D 형상, 정밀 디테일용)	보통 (2D/2.5D 금속 형태용)

유지보수 차이: 플라스틱 및 금속 금형

유지보수 및 관리 비교: 사출 금형 대 스탬핑 금형

1. 작업 환경

• 사출 금형 : 고온 및 고압에서 작동하며, 플라스틱 잔여물과 냉각수가 관여되어 정밀한 유지보수가 필요합니다.
• 스탬핑 금형 : 고속 기계적 충격을 견디며, 종종 금속 칩을 발생시키고 더 가혹한 환경에서 작동합니다.

2. 세척

• 사출 금형 : 캐비티 표면을 깨끗하고 정밀하게 유지하기 위해 플라스틱 잔여물과 탄소 침전물을 정기적으로 제거합니다.
• 스탬핑 금형 : 금속 파편, 버, 그리스를 세척하는 데 중점을 둡니다. 녹 제거가 필요할 수 있습니다.

3. 윤활

• 사출 금형 : 플라스틱 부품을 오염시키지 않는 특정 윤활유를 사용하며, 가이드 핀, 이젝터 핀 등에 소량 도포합니다.
• 스탬핑 금형 : 마찰과 마모를 줄이기 위해 고성능 오일 또는 그리스를 사용한 빈번하고 철저한 윤활이 필요합니다.

4. 냉각 시스템 유지보수

• 사출 금형 : 스케일 축적을 방지하고 효율적인 열 전달을 보장하기 위해 냉각 채널을 정기적으로 청소해야 합니다.
• 스탬핑 금형 : 일반적으로 냉각 시스템이 없어 유지보수가 더 간단합니다.

5. 유지보수 빈도

• 사출 금형 : 공정의 열적 및 기계적 복잡성으로 인해 더 빈번한 유지보수가 필요합니다.
• 스탬핑 금형 : 유지보수 주기는 일반적으로 더 길며 스트로크 수와 금형 마모를 기준으로 합니다.

6. 검사 중점

• 사출 금형 : 캐비티 표면, 이젝션 메커니즘, 핫 러너 및 냉각 시스템의 마모 또는 막힘 여부를 검사합니다.
• 스탬핑 금형 : 펀치-다이 간극, 가이드 시스템, 스프링, 스트리퍼 메커니즘의 균열 또는 변형을 확인합니다.

7. 마모 부품 교체

• 사출 금형 : 일반적으로 교체되는 부품에는 이젝터 핀, 스프링, 로케이팅 링, 게이트 부싱이 포함됩니다.
• 스탬핑 금형 : 펀치, 다이, 가이드 포스트, 스트리퍼 플레이트 및 기타 마모가 심한 요소를 교체합니다.

8. 방청 (녹 방지)

• 사출 금형 : 일반적으로 건조한 환경에서 사용되며, 습기에 노출되지 않는 한 가벼운 방청 처리가 충분합니다.
• 스탬핑 금형 : 특히 유휴 상태이거나 습한 환경에서는 더 강력한 방청이 필요합니다. 방청유나 포장재를 사용하세요.

9. 보관 요구 사항

• 사출 금형 : 변형을 방지하기 위해 직사광선과 고열을 피하고 깨끗하고 건조한 장소에 보관합니다.
• 스탬핑 금형 : 특히 대형 금형의 경우 충격이나 넘어짐을 방지하기 위해 통풍이 잘되고 건조한 장소에 보관합니다.

결론

금속 스탬핑 금형과 플라스틱 사출 금형은 재료, 성형 방식, 구조 및 유지보수 측면에서 다릅니다.
스탬핑 금형은 고속 금속 부품 생산에 이상적이며, 사출 금형은 복잡한 플라스틱 부품에 더 적합합니다.
각각 특정 유지보수 전략이 필요합니다. 스탬핑은 내마모성, 사출은 온도 및 청결 관리에 중점을 둡니다.
올바른 금형을 선택하고 적절히 유지보수하면 수명이 연장되고 제품 품질이 향상됩니다.
