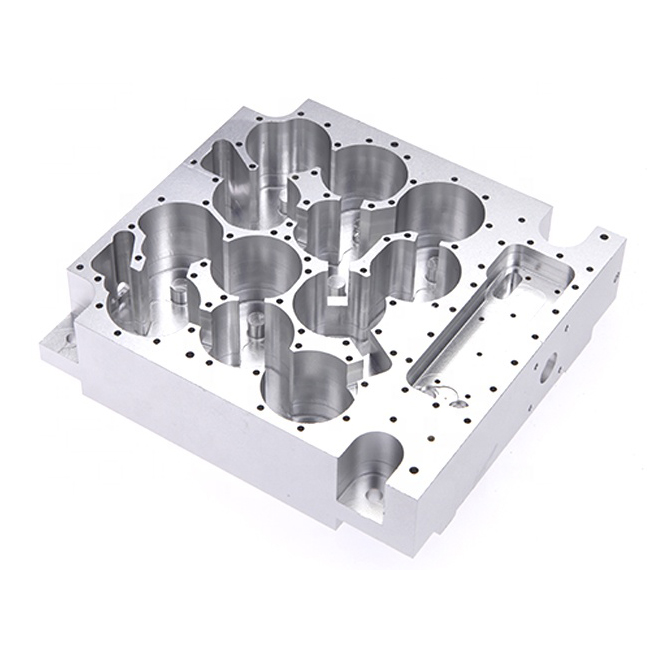

Peças de alumínio Al6061 usinadas com precisão CNC
- Material: Al6061
- Tratamento: Jateado e Anodizado
- Processo de usinagem: matéria-prima → fresagem CNC → EDM a fio → tratamento de rebarbas nas bordas → jateamento e anodização
- Equipamentos utilizados – Máquina CNC, Máquina de EDM por fio
- Ferramentas e equipamentos de teste – Coordenada tripla, Medidor de altura, Projetor de perfil
- Embalagem – Caixa externa de papelão ondulado de 5 camadas + saco bolha + esponja de pérola
- Campos de aplicação: Automotivo, Automação, Sistemas de teste, Sensores, Médico, Esportes, Consumo, Eletrodomésticos, Eletrônica, Bombas, Computadores, Energia e potência, Arquitetura, Impressão, Alimentação, Máquinas têxteis, Óptica, Iluminação, Segurança e proteção, AOI, Equipamentos SMT, etc
Descrição
Material de usinagem CNC – Vareta de liga de alumínio Al6061-T6.
A6061-T6 é uma liga de alumínio, magnésio e silício que é tratada termicamente e possui excelente resistência à corrosão. Sua resistência e resistência à corrosão são significativamente melhoradas, e possui boa uniformidade. O 6061 T6 apresenta alta resistência, alta dureza (até HV90), boa usinabilidade e excelentes propriedades de anodização. A superfície está livre de picadas e poros, com boa planicidade. Este material melhora a eficiência do processamento e reduz os custos de material.

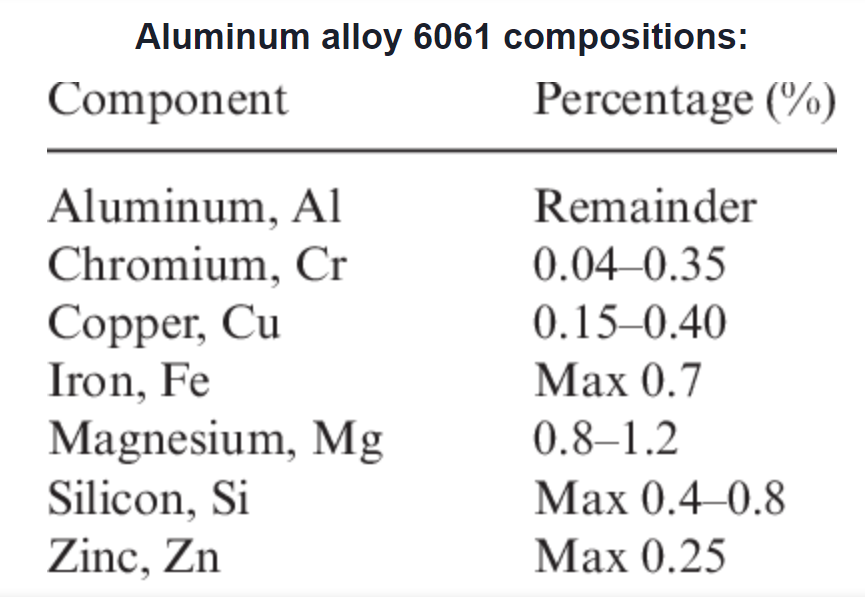

Características do 6061: Resistência à tração: 105-290 MPa, Limite de escoamento: 85-240 MPa, Alongamento: 8-16%.
Estrutura e Propriedades da Película de Óxido na Chapa de Alumínio Anodizado:
A película de óxido anódico consiste em duas camadas: a camada externa é uma camada espessa porosa, que cresce sobre uma camada interna densa com propriedades dielétricas, conhecida como camada de barreira (também chamada de camada ativa).
A observação sob um microscópio eletrônico mostra que quase todos os planos longitudinal e transversal da camada do filme são poros tubulares perpendiculares à superfície do metal. Esses poros penetram na camada externa do filme de óxido e se estendem até a camada de barreira na interface entre o filme de óxido e o metal. Cada poro serve como eixo principal, e a alumina densa forma uma unidade hexagonal em favo de mel, conhecida como célula unitária. Toda a camada do filme consiste em inúmeras dessas células unitárias.
A camada de barreira é feita de alumina anidra, que é fina, densa, possui alta dureza e impede efetivamente a passagem de corrente. A espessura da camada de barreira é de cerca de 0,05 μm, representando 0,5%-2,0% da espessura total do filme. A camada externa porosa do filme de óxido consiste principalmente de alumina amorfa e uma pequena quantidade de alumina hidratada, e também contém cátions do eletrólito.
Quando o eletrólito é ácido sulfúrico, o teor de sulfato na camada da membrana é tipicamente de 13%-17%. As excelentes propriedades do filme de óxido são determinadas principalmente pela espessura e porosidade da camada externa porosa, o que está intimamente relacionado às condições do processo de anodização.
