Usinagem de Precisão CNC em Alumínio Al7075
- Material: Al7075
- Método: Usinagem CNC de 5 eixos, furação CNC, soldagem, retificação
- Processo de usinagem: matéria-prima → usinagem CNC de 5 eixos → soldagem → retificação
- Ferramentas e equipamentos de teste – Coordenadas tridimensionais, paquímetro de altura, projetor de perfil
- Equipamentos utilizados – Máquina CNC de 5 eixos

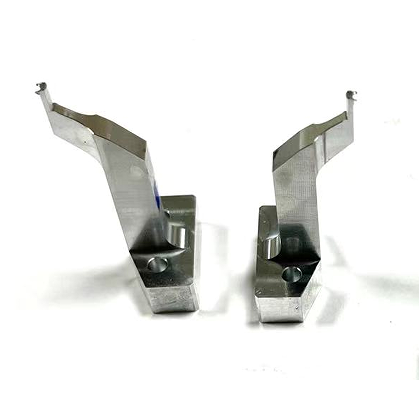

- Características: Esta peça é um componente utilizado em produtos médicos. A verticalidade da peça é de 0,01, a planicidade é de 0,01 e a tolerância da seção de moldagem CNC está de acordo com a ISO2768.
- Embalagem – Caixa externa de papelão ondulado de 5 camadas + saco bolha + esponja de pérola
- Campos de aplicação: Automotivo, Automação, Sistemas de teste, Sensores, Medicina, Esportes, Consumo, Eletrodomésticos, Eletrônicos, Bombas, Computadores, Energia e potência, Arquitetura, Impressão, Alimentação, Máquinas têxteis, Óptica, Iluminação, Segurança e proteção, AOI, Equipamentos SMT, etc.
Descrição
O que é CNC de 5 eixos
No CNC de cinco eixos, o termo "cinco eixos" refere-se à capacidade da máquina-ferramenta de mover e posicionar a ferramenta de corte ou a peça de trabalho ao longo de cinco diferentes eixos coordenados durante o processo de usinagem. Esses cinco eixos geralmente incluem três eixos de movimento linear (eixos X, Y, Z) e dois eixos de movimento rotacional (eixos A, B ou C). Comparado à usinagem CNC tradicional de três eixos, o CNC de cinco eixos permite que operações sejam realizadas a partir de múltiplos ângulos simultaneamente, tornando a usinagem de peças complexas mais precisa e eficiente.
Na usinagem CNC de cinco eixos, além dos três eixos lineares básicos (X, Y e Z), a máquina também possui movimento rotacional ao longo dos eixos A e B. Isso possibilita ações de corte mais complexas, como realizar usinagem de precisão a partir de múltiplas direções sem a necessidade de reposicionar a peça. O CNC de cinco eixos é capaz de usinar geometrias complexas e é amplamente utilizado em indústrias como aeroespacial, automotiva, médica e de fabricação de moldes, particularmente para peças que exigem alta precisão e formas intricadas.
Quais são as vantagens do CNC de cinco eixos?
O CNC de cinco eixos oferece várias vantagens, incluindo principalmente as seguintes:
- Forte capacidade de usinagem de superfícies complexas : A interpolação de cinco eixos permite que a ferramenta se aproxime da peça de vários ângulos e orientações no espaço, possibilitando a usinagem precisa de peças com superfícies complexas, como pás de motores de aeronaves e impelidores, que as máquinas tradicionais de três eixos não conseguem alcançar.
- Maior precisão : Reduz o número de operações de fixação, eliminando erros de posicionamento causados por múltiplas configurações, melhorando assim a precisão da usinagem. Além disso, a ferramenta pode ajustar sua postura de acordo com o formato da superfície, mantendo o ângulo de corte e a força de corte ideais, melhorando ainda mais a precisão da usinagem e a qualidade da superfície.
- Aumento da eficiência de usinagem : Ao usinar múltiplas superfícies em uma única fixação, reduz o tempo de espera da máquina e o tempo auxiliar. O CNC de cinco eixos pode concluir a usinagem de peças complexas mais rapidamente.
- Otimização do percurso da ferramenta : O sistema de controle pode planejar percursos de ferramenta mais racionais, evitando interferência entre a ferramenta, a peça ou o dispositivo de fixação, garantindo desgaste uniforme da ferramenta, prolongando sua vida útil e reduzindo os custos de usinagem.
- Redução de custos de mão de obra : Embora haja requisitos mais elevados para operadores e programadores, uma vez concluídos a programação e a configuração, a máquina pode finalizar automaticamente a usinagem de peças complexas, reduzindo a intervenção humana e, consequentemente, os custos de mão de obra e a intensidade do trabalho físico.
