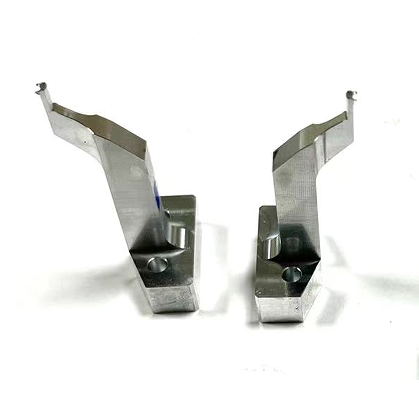

Mecanizado CNC de precisión en aluminio Al7075
- Material: Al7075
- Método:Mecanizado CNC de 5 ejes, taladrado CNC, soldadura, rectificado
- Proceso de mecanizado: materia prima → Mecanizado CNC de 5 ejes → Soldadura → Rectificado
- Herramientas y equipos de prueba – Máquina de medición tridimensional, Calibrador de altura, Proyector de perfiles
- Equipo utilizado – Máquina CNC de 5 ejes
- Características: Esta pieza es un componente utilizado en productos médicos. La verticalidad de la pieza es 0.01, la planicidad es 0.01 y la tolerancia de la sección de moldeo CNC es según ISO2768.
- Embalaje – Caja exterior de papel corrugado de 5 capas + bolsa de burbujas + esponja de perlas
- Campos de aplicación: Automotriz, Automatización, Sistemas de prueba, Sensores, Médico, Deportes, Consumidor, Electrodomésticos, Electrónica, Bombas, Computadoras, Energía y potencia, Arquitectura, Impresión, Alimentación, Maquinaria textil, Óptica, Iluminación, Seguridad y protección, AOI, Equipos SMT, etc.
Descripción
¿Qué es el CNC de 5 ejes?
En el CNC de cinco ejes, el término "cinco ejes" se refiere a la capacidad de la máquina herramienta para mover y posicionar la herramienta de corte o la pieza de trabajo a lo largo de cinco ejes de coordenadas diferentes durante el proceso de mecanizado. Estos cinco ejes generalmente incluyen tres ejes de movimiento lineal (ejes X, Y, Z) y dos ejes de movimiento rotacional (ejes A, B o C). En comparación con el mecanizado CNC tradicional de tres ejes, el CNC de cinco ejes permite realizar operaciones desde múltiples ángulos simultáneamente, lo que hace que el mecanizado de piezas complejas sea más preciso y eficiente.
En el mecanizado CNC de cinco ejes, además de los tres ejes lineales básicos (X, Y y Z), la máquina también tiene movimiento rotacional a lo largo de los ejes A y B. Esto permite acciones de corte más complejas, como realizar mecanizado de precisión desde múltiples direcciones sin necesidad de reposicionar la pieza. El CNC de cinco ejes es capaz de mecanizar geometrías complejas y se utiliza ampliamente en industrias como la aeroespacial, automotriz, médica y fabricación de moldes, particularmente para piezas que requieren alta precisión y formas intrincadas.
¿Cuáles son las ventajas del CNC de cinco ejes?
El CNC de cinco ejes ofrece varias ventajas, que incluyen principalmente las siguientes:
- Fuerte capacidad para mecanizar superficies complejas : El enlace de cinco ejes permite que la herramienta se acerque a la pieza desde varios ángulos y orientaciones en el espacio, lo que permite el mecanizado preciso de piezas con superficies complejas, como álabes de motores de aviones e impulsores, que las máquinas tradicionales de tres ejes no pueden lograr.
- Mayor precisión : Reduce el número de operaciones de sujeción, eliminando errores de posicionamiento causados por múltiples configuraciones, mejorando así la precisión del mecanizado. Además, la herramienta puede ajustar su postura según la forma de la superficie, manteniendo el ángulo de corte y la fuerza de corte óptimos, mejorando aún más la precisión del mecanizado y la calidad de la superficie.
- Mayor eficiencia de mecanizado : Al mecanizar múltiples superficies en una sola configuración, reduce el tiempo de inactividad de la máquina y el tiempo auxiliar. El CNC de cinco ejes puede completar el mecanizado de piezas complejas más rápidamente.
- Trayectoria de herramienta optimizada : El sistema de control puede planificar trayectorias de herramienta más racionales, evitando interferencias entre la herramienta, la pieza de trabajo o el dispositivo de sujeción, al tiempo que garantiza un desgaste uniforme de la herramienta, prolonga la vida útil de la herramienta y reduce los costos de mecanizado.
- Reducción de costos laborales : Aunque hay requisitos más altos para operadores y programadores, una vez que se completan la programación y la depuración, la máquina puede finalizar automáticamente el mecanizado de piezas complejas, reduciendo la intervención humana y, por lo tanto, reduciendo los costos laborales y la intensidad del trabajo físico.
