الوصف

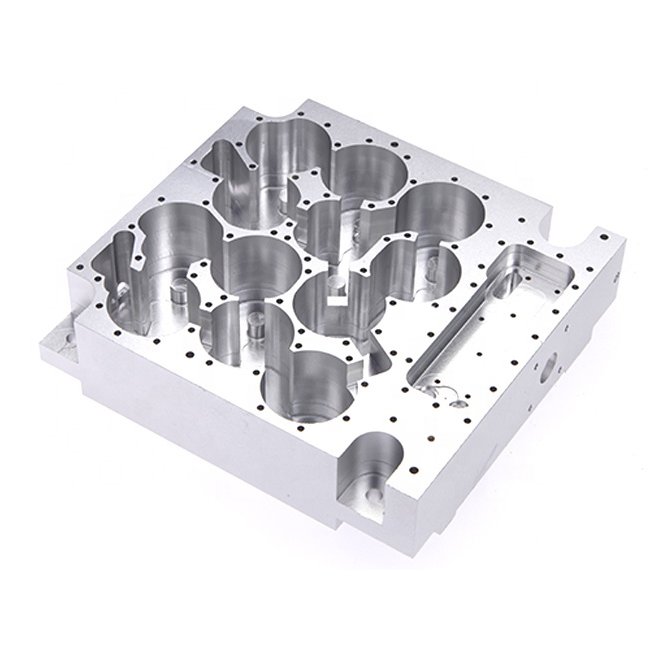

مادة التصنيع باستخدام الحاسب الآلي – سبائك الألومنيوم Al6061-T6

A6061-T6 هي سبيكة من الألومنيوم والمغنيسيوم والسيليكون معالجة حرارياً وتتمتع بمقاومة ممتازة للتآكل. وقد تحسنت قوتها ومقاومتها للتآكل بشكل ملحوظ، وتتمتع بتجانس جيد. تتميز 6061 T6 بقوة عالية وصلابة عالية (تصل إلى HV90)، وقابلية تصنيع جيدة، وخصائص أكسدة ممتازة. السطح خالٍ من النقر والمسام، مع استواء جيد. تعزز هذه المادة كفاءة التصنيع وتقلل من تكاليف المواد.

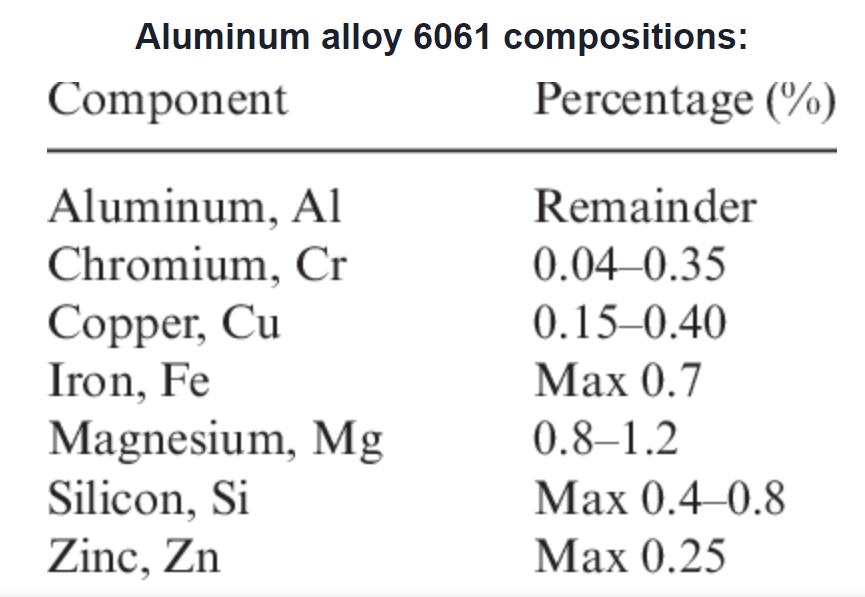

خصائص 6061: قوة الشد: 105-290 ميجا باسكال، قوة الخضوع: 85-240 ميجا باسكال، الاستطالة: 8-16%.

بنية وخصائص طبقة الأكسيد على لوح الألومنيوم المؤكسد:

تتكون طبقة الأكسيد الأنودي من طبقتين: الطبقة الخارجية عبارة عن طبقة مسامية سميكة تنمو على طبقة داخلية كثيفة ذات خواص عازلة، تُعرف بطبقة الحاجز (وتسمى أيضًا الطبقة النشطة).

تُظهر الملاحظة تحت المجهر الإلكتروني أن جميع المستويات الطولية والعرضية لطبقة الفيلم تقريبًا عبارة عن مسام أنبوبية عمودية على سطح المعدن. تخترق هذه المسام الطبقة الخارجية لطبقة الأكسيد وتمتد إلى طبقة الحاجز عند الواجهة بين طبقة الأكسيد والمعدن. كل مسام يعمل كمحور رئيسي، ويشكل الألومينا الكثيف وحدة سداسية تشبه قرص العسل، تُعرف بالخلية الوحدوية. يتكون الفيلم بأكمله من عدد لا يحصى من هذه الخلايا الوحدوية.

تتكون طبقة الحاجز من ألومينا لا مائي، وهي رقيقة وكثيفة وعالية الصلابة، وتمنع بشكل فعال مرور التيار الكهربائي. يبلغ سمك طبقة الحاجز حوالي 0.05 ميكرومتر، وتشكل 0.5%-2.0% من السماكة الكلية للفيلم. تتكون الطبقة الخارجية المسامية لطبقة الأكسيد بشكل أساسي من ألومينا غير متبلورة وكمية صغيرة من ألومينا مائي، وتحتوي أيضًا على كاتيونات من المنحل بالكهرباء.

عندما يكون المنحل بالكهرباء حمض الكبريتيك، يكون محتوى الكبريتات في طبقة الغشاء عادةً 13%-17%. تحدد الخصائص الممتازة لطبقة الأكسيد بشكل أساسي بسمك ومسامية الطبقة الخارجية المسامية، والتي ترتبط ارتباطًا وثيقًا بظروف عملية الأكسدة الأنودية.
